Лазерный анализатор размеров частиц Bettersizer 2600

Лазерный прибор для измерения размеров частиц Bettersizer 2600

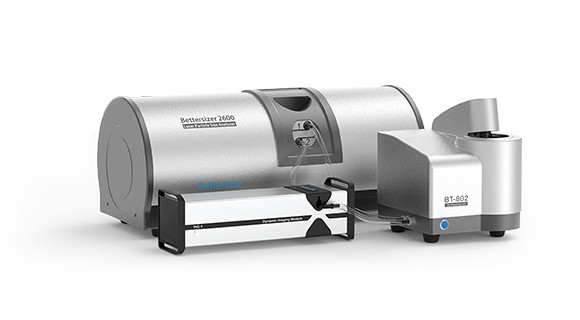

Лазерный анализатор размеров частиц Bettersizer 2600 отлично справляется с анализом частиц благодаря своим двойным оптическим системам: лазерной дифракции и динамической визуализации. Сочетание двух оптических систем позволяет проводить комплексную характеристику частиц, что делает Bettersizer 2600 универсальным и незаменимым инструментом для расширенного анализа частиц. Система лазерной дифракции, поддерживаемая двумя надежными патентами, обеспечивает точные и надежные результаты определения размера частиц в соответствии с ISO 13320, позволяя широкому спектру отраслей и приложений достичь новых уровней производительности.



Bettersizer 2600 позволяет проводить измерения размеров частиц в диапазоне от 20 нм до 2600 мкм. Его модульная конструкция обеспечивает универсальную функциональность, а динамический модуль визуализации позволяет проводить комбинированные лазерные и визуальные тесты. Это расширяет диапазон измерений до 3500 мкм, позволяя проводить анализ как размера, так и формы частиц. Кроме того, гибкие модули дисперсии системы поддерживают как методы сухой, так и мокрой дисперсии, удовлетворяя широкий спектр потребностей в измерениях.



Области применения



- Неметаллические порошки: кальций, тальк, каолин, графит, волластонит, брусит, барит, порошок слюды, бентонит, диатомит, глина, диоксид кремния, силикат циркония, оксид циркония, оксид магния, оксид цинка

- Металлические порошки: алюминиевый порошок, порошок цинка, порошок молибдена, порошок вольфрама, порошок магния, медный порошок, порошки редкоземельных металлов, порошки легирующих металлов

- Другие порошки: материалы для литиевых батарей, катализаторы, флуоресцентные порошки, цемент, абразивы, медицинские препараты, пестициды, пищевые продукты, порошки для нанесения покрытий, красители, речные отложения, керамическое сырье, наноматериалы, наполнители для изготовления бумаги

- Все виды эмульсий



Технические характеристики

Основное:

Типы образцов: суспензии, эмульсии, сухие порошки

Метод анализа: лазерная дифракция

Основы метода: теория Ми и Фраунгофера

Скорость сканирования: 3 кГц

Время типичного измерения: менее 10 сек

Диапазон измерения для мокрого диспергирования (модули BT-802, BT-804, BT-80N): 0,02-2600 мкм

Диапазон измерения для сухого диспергирования (модули BT-902, BT-903): 0,1 - 2600 мкм

Диапазон измерения для динамического анализа (модуль PIC-1): 2 - 3500 мкм

Число классов размеров: 100 настраиваемых вариантов

Точность измерения для мокрого диспергирования: ≤0,5%

Точность измерения для сухого диспергирования: ≤1%

Воспроизводимость для мокрого диспергирования: ≤0,5%

Воспроизводимость для сухого диспергирования: ≤1%

Функции ПО: настройки SOP, измерение показателя преломления, расчет соотношения выборок

ПО соответствует требованиям: 21 CFR Part 11

Соответствие стандартам: RoHS, CE, ISO 13320, USP <429>, ISO 13322-2



Измерительный блок:

Оптическая система: лазерная дифракционная система

Лазер: длина волны 635 нм, мощность 10мВт, эффективное фокусное расстояние 300 мм.

Класс защиты лазера согласно IEC 60825-1: класс 1

Детектор: массив детекторов, 92 штуки

Измерение угла: 0,016 - 165°

Автоматическая интеллектуальная юстировка лазерного луча

Электропитание: 220В

Размеры: 705 х 318 х 295 мм

Вес: 23 кг



Программное обеспечение:

Программное обеспечение поддерживает как автоматизированные, так и ручные операции

Автоматическая генерация отчетов, соответствующих стандарту ISO 13320 и фармакопеям

Простое управление и интуитивно понятный интерфейс на русском языке

Информация по распределению частиц в режиме реального времени для определения оптимальных условий измерения

Функция расчета показателя преломления

Полностью автоматизированная процедура измерений с автоматической калибровкой

Автоматическое резервное копирование данных и редактируемые отчеты

Процедура автоматической очистки

Быстрое переключение между системами сухого и мокрого диспергирования





Легкий выбор модуля диспергирования для измерительного блока Bettersizer 2600

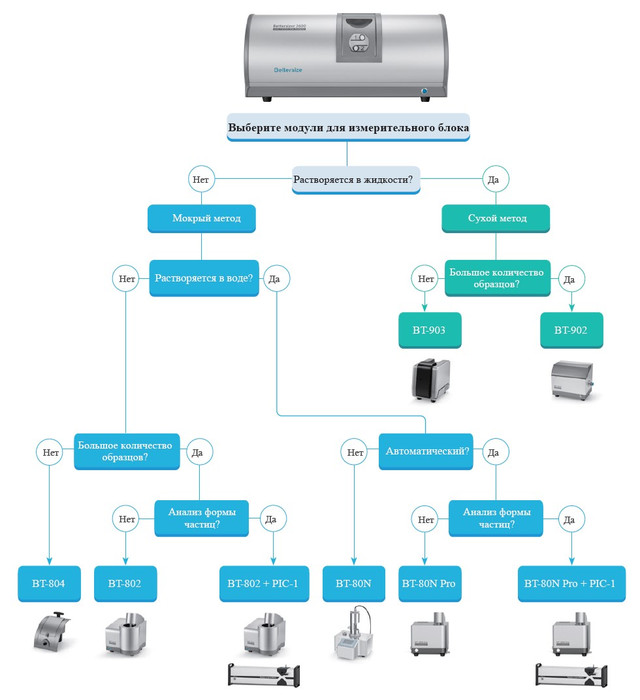

Bettersizer 2600 может быть оснащен как мокрыми, так и сухими модулями дисперсии для эффективного анализа частиц, а также модулем визуализации (динамического анализа) для расширения диапазона измерений и выполнения анализа формы частиц. Ниже приведена схема упрощения выбора модуля, которая помогает пользователям выбрать правильный модуль дисперсии и определить, необходим ли модуль динамического анализа.



МОДУЛИ МОКРОЙ ДИСПЕРСИИ

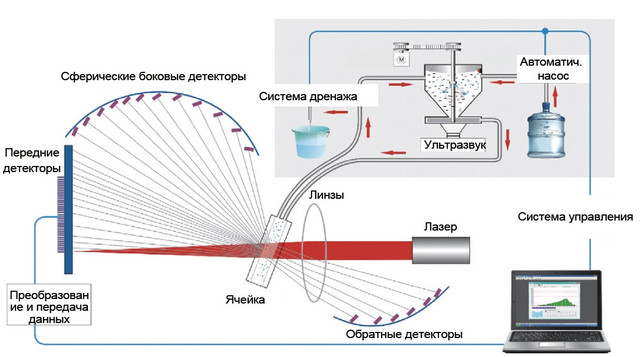

Процесс мокрой дисперсии начинается с добавления воды или органического растворителя в качестве диспергирующей среды. Мешалка перемешивает среду в дисперсионной ванне и тем самым предотвращает осаждение, а ультразвуковой модуль способствует разрушению агломератов и удаляет пузырьки. Затем диспергированные образцы поступают в оптические системы измерительного блока и циркулируют по замкнутому контуру для обеспечения непрерывного анализа.



Автоматический модуль мокрого диспергирования образца BT-802

Предназначен для диспергирования образца в воде или других не коррозионных и не токсичных средах.

Технические характеристики:

Диспергирование: мокрое.

Диапазон измерения: 0,02-2600 мкм

Ультразвуковой гомогенизатор: встроенный в модуль, мощностью 50 Вт, частотой 38 кГц, с системой защиты от сухого хода, мощность регулируется с шагом 1 Вт.

Циркуляция воды: встроенный центрифужный насос с производительностью 3000-8000 мл/мин, автоматический забор и сброс воды.

Емкость модуля: 600 мл.

Тип перемешивания: мешалка

Регулируемая скорость перемешивания: от 300 об/мин до 2500 об/мин, с шагом 10 об/мин

Материал внутренней части циркуляционного модуля: нержавеющая сталь

Материал модуля: АБС пластик

Поддержка SOP: да

Электропитание: 220В/50Гц

Размеры (Д × Ш × В): 255×245×310 мм



Ручной модуль мокрого диспергирования образца BT-80N

Предназначен для диспергирования образца в органических растворителях таких как: этанол, толуол, метанол, ксилол, ацетон, этилацетат, изопропанол, дихлорметан, N-метилпирролидон.



Технические характеристики:

Диспергирование: мокрое.

Диапазон измерения: 0,02-2600 мкм

Ультразвуковой гомогенизатор: встроенный в модуль, мощностью 50 Вт, частотой 38 кГц, с системой защиты от сухого хода, мощность регулируется с шагом 1 Вт.

Циркуляция растворителя: встроенный центрифужный насос, автоматический забор и сброс воды.

Регулируемая скорость перемешивания: от 300 об/мин до 3000 об/мин, с шагом 10 об/мин

Емкость модуля: 50-80 мл.

Материал ячейки для образца: спеченный кварц

Материал трубок: ПТФЭ

Поддержка SOP: нет

Автоматизация: полуавтоматический

Электропитание: 220В/50Гц

Размеры (Д × Ш × В): 290×210×375 мм



Автоматический модуль мокрого диспергирования образца BT-80N Pro

Предназначен для диспергирования образца в органических растворителях таких как: этанол, толуол, метанол, ксилол, ацетон, этилацетат, изопропанол, дихлорметан, N-метилпирролидон.



Технические характеристики:

Диспергирование: мокрое.

Диапазон измерения: 0,02-2600 мкм

Ультразвуковой гомогенизатор: встроенный в модуль, мощностью 50 Вт, частотой 38 кГц, с системой защиты от сухого хода, мощность регулируется с шагом 1 Вт.

Циркуляция растворителя: встроенный центрифужный насос

Регулируемая скорость перемешивания: от 300 об/мин до 2500 об/мин, с шагом 10 об/мин

Емкость модуля: 80-200 мл.

Материал ячейки для образца: спеченный кварц

Материал трубок: ПТФЭ

Поддержка SOP: да

Автоматизация: полностью автоматический

Электропитание: 220В/50Гц

Размеры (Д × Ш × В): 240×220×290 мм



Модуль мокрого диспергирования образца малого объема BT-804

Предназначен для измерения ценных или небольших по объему образцов, где средой является вода или органический растворитель.



Технические характеристики:

Диспергирование: мокрое.

Диапазон измерения: 0,02-2600 мкм

Перемешивание: полуавтоматическое

Емкость модуля: 8 мл.

Поддержка SOP: нет

Автоматизация: полуавтоматический

Размеры (Д × Ш × В): 200×160×200 мм



МОДУЛИ СУХОЙ ДИСПЕРСИИ

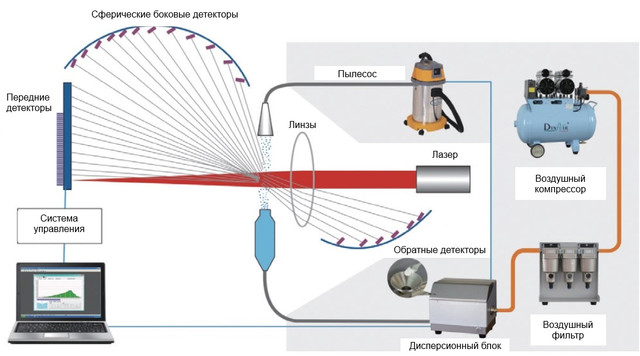

Образцы сухого порошка загружаются в воронку для образцов, а затем посредством подают в основной диспергатор посредством вибрации или воздуха высокого давления, создаваемого воздушным компрессором. Внутри диспергатора частицы разделяются, а любые комки разбиваются. Затем диспергированные частицы проходят через систему лазерной дифракции измерительного блока, прежде чем попадут в пылесос.



Автоматический модуль сухого диспергирования образца BT-902

Предназначен для измерения частиц сухого порошка при диспергировании сжатым воздухом.

Состоит из вибрационного питателя с воронкой, сопла Вентури, газового контура с датчиком давления.



Технические характеристики:

Диспергирование: сухое.

Диапазон измерения: 0,1-2600 мкм

Масса образца: 0,2-10 грамм

Давление газа: 0,1- 0,8 МПа

Высота воронки: 0,7- 2,9 мм

Среда: воздух, азот или благородные газы

Поддержка SOP: да

Автоматизация: полностью автоматический

Электропитание: 220В/50Гц

Размеры (Д × Ш × В): 310×190×255 мм



Автоматический модуль сухого диспергирования малого количества образца BT-903

Предназначен для измерения частиц малого объема сухого порошка при диспергировании сжатым воздухом.

Состоит из сопла Вентури, газового контура с датчиком давления.



Технические характеристики:

Диспергирование: сухое.

Диапазон измерения: 0,1-2600 мкм

Масса образца: 0,02-1 грамм

Давление газа: 0,1- 0,8 МПа

Среда: воздух, азот или благородные газы

Поддержка SOP: да

Автоматизация: полностью автоматический

Электропитание: 220В/50Гц

Размеры (Д × Ш × В): 195×260×245 мм

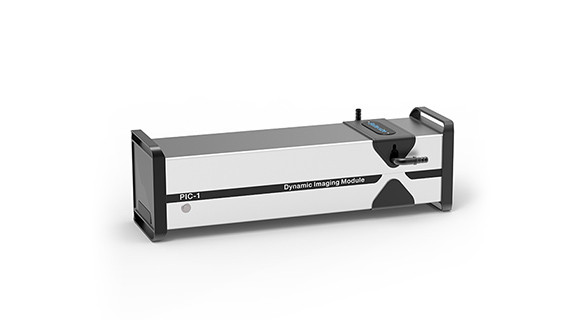

Модуль динамического анализа изображения PIC-1

Модуль динамического анализа PIC-1 - это универсальный комплексный инструмент динамического анализа изображений, разработанный для быстрой интеграции с лазерным анализатором размеров частиц Bettersizer 2600 и системой мокрой дисперсии (не может быть использован с модулем сухой дисперсии). Он в основном состоит из двух высокоскоростных камер, белых и синих светодиодных ламп и ячейки для образцов. Используя динамический анализ изображений, PIC-1 точно захватывает изображения частиц с высоким разрешением в реальном времени, когда они проходят через ячейку для образцов, что позволяет проводить подробный анализ как распределения размеров частиц, так и характеристик формы.



Технические характеристики:

Диапазон измерения размеров частиц: 2-3500 мкм (только для мокрого диспергирования)

Параметры размера и формы: 24

Тип камеры: CMOS, 1,5 мегапикселя

Увеличение: 0,5x и 10x

Скорость съемки: 120 кадров в секунду

Подсветка: белый и синий светодиод

Распознавание изображений: до 10 000 частиц в минуту

Соответствие стандартам: ISO 13322-2

Количество классов размеров и форм: ≤100 (настраивается)

Электропитание: 220В/50Гц

Размеры (Д × Ш × В): 460×125×135 мм
