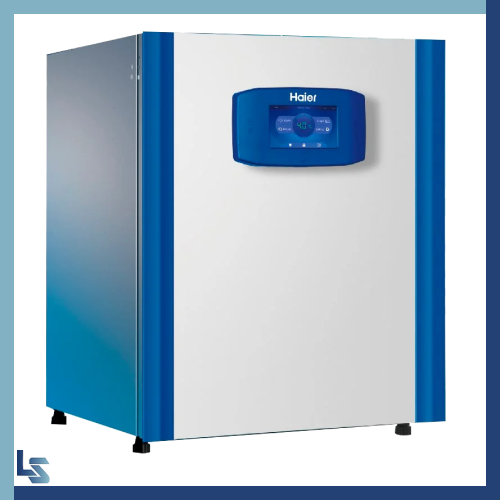

CO2 инкубатор Haier Biomedical HCP-80 с функцией высокотемпературной стерилизации при 180°C обеспечивает безопасную воспроизводимую среду для роста клеточных культур.
Конструктивное исполнение
Корпус CO2 инкубатора изготовлен из стали с порошковым покрытием, внутренние поверхности (в том числе выдвижные полки) изготовлены из штампованной нержавеющей стали с плазменной электрополировкой, с закругленными углами для легкой очистки. Инкубатор оснащен двумя дверями: наружной дверью с подогревом (для предотвращения образования конденсата на внутренней стороне) и внутренней герметичной стеклянной дверью. Выдвижные перфорированные полки с нескользящей конструкцией позиционируются на разной высоте. Для точного и воспроизводимого поддержания температуры в камере используется шестисторонний нагрев. Контроль температуры осуществляется двойными высокоточными датчиками PT1000. Прибор оснащен активной технологией конденсации с возвратом сконденсированной воды непосредственно в резервуар. Слив конденсата расположен в передней части устройства. CO2 инкубатор устанавливается на регулируемые по высоте ножки, которые также позволяют установить два прибора друг на друга.
Управление
7-дюймовый сенсорный экран позволяет пользователю легко программировать (даже не снимая перчатки) и отслеживать этапы программы. На главном экране одновременно отображаются данные о концентрации CO2 (опционально CO2 и O2 для модели HCP-168) и температуре в камере в режиме реального времени. Возможность просмотра данных во время цикла культивирования в любое время. Встроенный логгер данных на 15 лет работы, данные могут быть экспортированы с помощью USB. Зеленый цвет текста на дисплее указывает на нормальные рабочие параметры, а при отклонении заданных параметров от нормы значения на экране отображаются красным цветом. Красная предупреждающая индикация и звуковой сигнал сигнализируют о низком уровне воды. Четкое распределение уровней доступа пользователей при эксплуатации: три уровня доступа для обеспечения безопасности данных.
Высокоточный контроль температуры
Инкубатор точно регулирует температуру в пределах ±0,1°C благодаря шестистороннему нагреву с ПИД-контроллером и обеспечивает стабильную температуру для нормального роста клеток на протяжении всего их жизненного цикла.
Равномерность по 27 точкам измерения <±0,3°С
Центральная точка устойчивости температуры <±0,1°С
ИК-датчик концентрации CO2

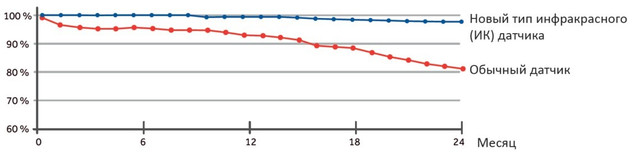

CO2 инкубатор оснащен ИК-датчиком обладающим высокой термостойкостью до 190°С. Датчик основан на принципе измерения NDIR (недиспергиирующий инфракрасный датчик) и использует кремниевый датчик МЭМС вместо традиционного источника света. ИК-датчик выдерживает более 300 циклов высокотемпературной стерилизации при 180°С без демонтажа, имеет срок службы до 15 лет и обеспечивает точность управления в пределах ±0,1%. Встроенная технология компенсации температуры и влажности снижает влияние изменений влажности и температуры без необходимости калибровки после высокотемпературной стерилизации. Дрейф менее 0,3% в течение 2 лет.
Быстрое восстановление условий в камере для оптимального роста клеток
В CO2 инкубаторе применяется технология активного управления воздушным потоком, параметры в камере восстанавливаются самостоятельно и обеспечивается надлежащая однородность условий по всему объему. После открытия двери на 30 секунд температура и концентрация CO2 восстанавливаются в течение 4 минут. Даже если несколько пользователей совместно используют CO2-инкубатор и часто открывают и закрывают дверь, инкубатор способен обеспечить стабильность и однородность условий.

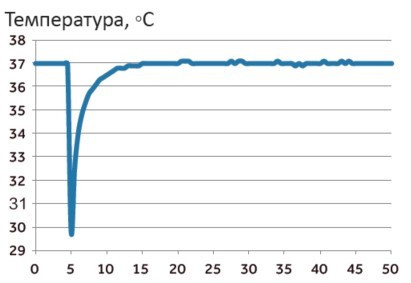

Кривая восстановления температуры (открытие двери на 30 секунд)

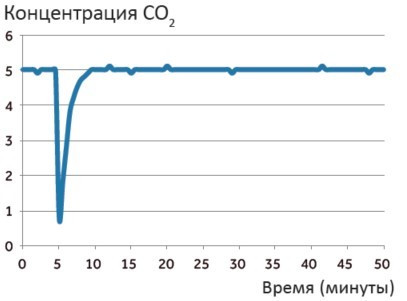

Кривая восстановления концентрации CO2 (открытие двери на 30 секунд)
Суховоздушная стерилизация при температуре 180°С
Простая и эффективная стерилизация с целью уничтожения микроорганизмов, в том числе высокоустойчивых бактерий, грибков и микоплазмы, при температуре 180°С без использования расходных материалов. Достаточно нажать кнопку «стерилизация», чтобы автоматически активировать и завершить процесс стерилизации всего за 12 часов. Данная функция обеспечивает уровень стерильности всех поверхностей в камере в соответствии с требованиями стандартов WS/T367-2012. При запуске программы все компоненты в камере стерилизуются, поэтому нет необходимости демонтировать внутренние компоненты (в том числе датчик CO2) и обеззараживать их отдельно, что позволяет избежать вторичного загрязнения.
Цикл высокотемпературной стерилизации отражен на графике ниже.
В рабочей камере было протестировано 47 точек, включая стеклянную внутреннюю дверь и перегородки. На всех участках температура достигала 180°С и поддерживалась в течение 2 часов.
Стерилизация при 180°С в CO2 инкубаторе Haier обеспечивает на 100% чистую среду для роста клеток, в отличие от дезинфекции с помощью ультрафиолетового излучения или гидротермической дезинфекции при 90°С.
Микробный фильтр на входе
На входе CO2 установлен высокоэффективный микробный фильтр с эффективностью фильтрации 99,99% для частиц диаметром более или равных 0,2 мкм. Он может эффективно фильтровать бактерии и частицы пыли в линии CO2 для обеспечения безопасности результатов экспериментов.
Антиконденсационная система нагрева двери
Внешняя дверь CO2 инкубатора излучает тепло на внутреннюю стеклянную дверь, что эффективно предотвращает образование конденсата на стеклянной двери. Тем самым исключается возможность микробного загрязнения, которое может быть вызвано образовавшимся конденсатом.
Аварийная сигнализация
CO2 инкубатор обеспечивает безопасность экспериментов и процессов за счет использования независимой системы температурной сигнализации, включая звуковое и световое оповещение и дистанционное напоминание. Другие сигналы тревоги информируют о проблемах с концентрацией CO2, приоткрытой двери и нехватке воды.

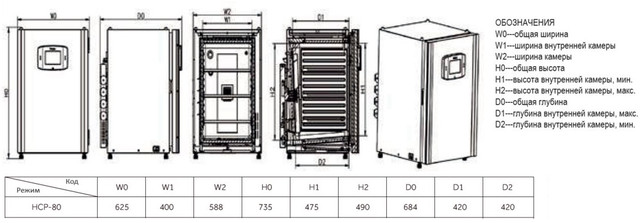

Общий вид устройства
Основные | |
---|---|
Производитель | Haier BioMedical |
Страна производитель | Китай |
Технические характеристики | |
Материал корпуса | Холоднокатаная сталь с порошковым покрытием |
Управление | Микропроцессорный контроллер с сенсорным ЖК-дисплеем 7″ |
Объем камеры (л) | 80 |
Диапазон температуры окружающей среды (°C) | 18-32 |
Материал внутренней камеры | Нержавеющая сталь |
Порты для передачи данных | Контакты для подключения удаленной сигнализации, USB |
Вес нетто/брутто (кг) | 75/100 |
Внутренние размеры (Ш х Г х В) (мм) | 400 х 420 х 490 |
Внешние размеры (Ш х Г х В) (мм) | 625 х 684 х 735 |
Количество полок стандартное/максимальное | 3/7 |
Максимальная нагрузка на полку/общая нагрузка (кг) | 10/30 |
Конструкция полки | Перфорированная полка из нержавеющей стали, регулируется по высоте |
Номинальное напряжение питания (В/Гц) | 220/50 |
Номинальное потребление (кВт) | 0,07 |
Потребление мощности при стерилизации (кВт) | 0,9 |
Контроль CO2 (%) | ±0,1 |
Диапазон регулирования концентрации CO2 (%) | 0-20 |
Отклонение концентрации CO2 вызывающее срабатывание сигнализации (%) | ±0,5 |
Давление CO2 на входе (бар) | 0,8-1,2 |
Чистота CO2 (%) | Минимум 99,5 или газ для применения в медицине |
Датчик CO2 | ИК |
Фильтр CO2 на входе (мкм) | <0,2 |
Аварийная сигнализация | При высокой/низкой температуре, при повышении концентрации CO2, при нехватке воды, при открытой двери, дистанционный аварийный сигнал |
Контроль температуры (°C) | ±0,1 |
Диапазон температуры (°C) | От темп. окр. среды +3 до 55 |
Равномерность температуры (°C) | ±0,3 |
Датчик температуры | PT1000 |
Время восстановления при температуре 37°C после 30 секундного открытия двери (мин) | 4 |
Температура цикла стерилизации (°C) | 180 (на всех внутренних поверхностях) |
Продолжительность цикла стерилизации | До 12 часов |
Относительная влажность при 37°C (%) | ≥90 |
Объем резервуара для создания влажности (л) | 1,3 (минимальное заполнение 0,5) |
Дополнительное оснащение (опция) | HEPA-фильтр, редуктор, интерфейс RS485, 4-20 мА, переключатель баллонов |
Размеры полки (Ш х Г) (мм) | 380 х 300 |
