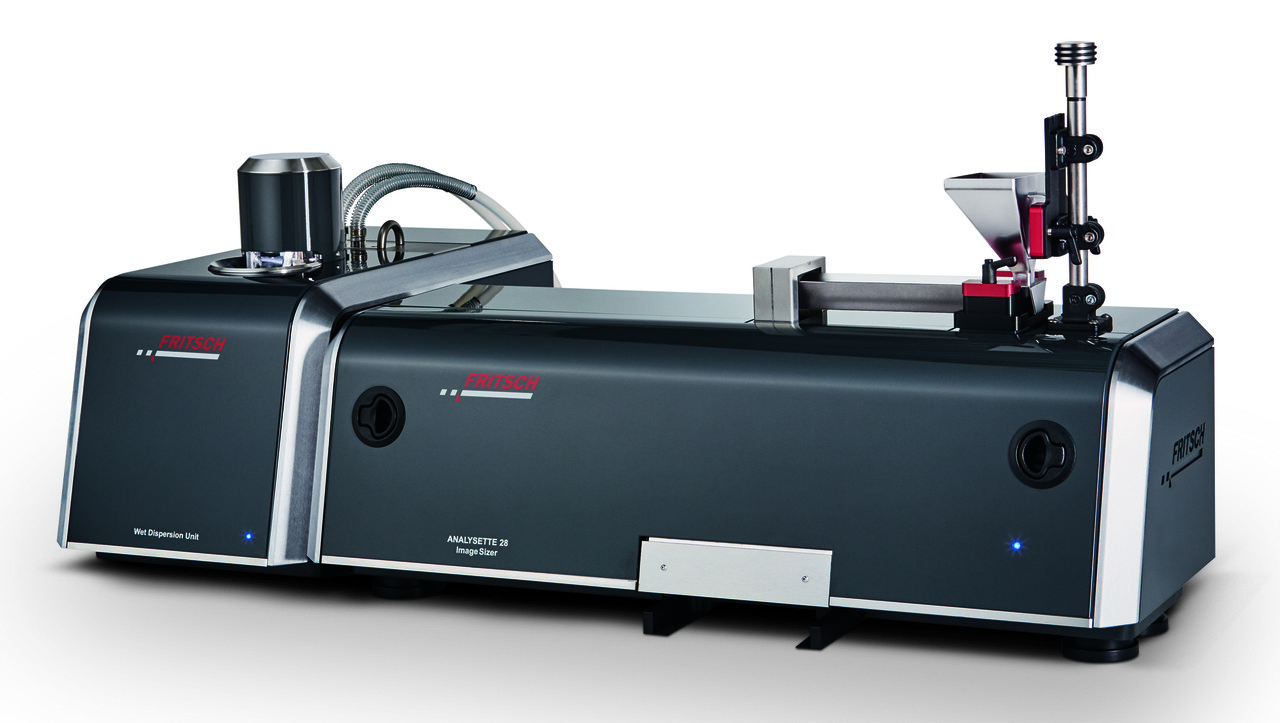

Прибор для анализа частиц в жидкой среде ANALYSETTE 28 ImageSizer идеально подходит для всех задач, требующих точных и воспроизводимых измерений формы и размера частиц в суспензиях и эмульсиях.
Оптический метод динамического анализа изображений позволяет получать результаты для большого диапазона измерений, находит множество параметров форм и дает оценку размеров частиц. Время измерения зависит от объема пробы и не превышает 5 минут. Результаты появляются немедленно на экране компьютера.
Области применения
Идеально подходит для анализа: удобрений, огнеупоров, стекла и керамики, углепластиковых изделий, катализаторов, полимеров, продуктов питания, металлов и руд, фармацевтической продукции, сажи и угля, солей, песка, абразивных материалов и цементов.
ANALYSETTE 28 ImageSizer осуществляет быстрый, надежный и несложный контроль качества, исследований и лабораторных опытов - как очень простая и низкозатратная альтернатива просеиванию.
Мощная камера и линзы с максимальным разрешением
Анализатор ANALYSETTE 28 ImageSizer, имея в своей конструкции всего одну высококачественную промышленную камеру, покрывает чрезвычайно широкий диапазон измерений и обеспечивает благодаря своим 5 мегапикселям максимальное разрешение даже на мельчайших частицах. Ваше преимущество: на одном изображении крупные и мелкие частицы непосредственно выделяются, отображаются, редактируются и удаляются. А прямое USB-подключение к компьютеру обеспечивает максимально быструю передачу данных для оценки результатов. Продолжительность измерений может варьироваться в зависимости от желаемого количества снимков (до 75 кадров/сек.) или от количества измеренных частиц.
Прибор обладает чрезвычайно высоким разрешением благодаря телецентрическим объективам. Функция AutoCheck определяет и управляет концентрацией частиц. Идеальную скорость подачи транспортного лотка в зависимости от пробы можно настраивать в SOP. Ваше преимущество: всегда оптимальное количество частиц на изображении для получения надежного и убедительного анализа.
Равномерное освещение создает условия для оптимального измерения. Плавно регулируемое время экспозиции обеспечивает наилучшую адаптацию к образцу и может быть просто сохранено для стандартной операционной процедуры (SOP).
Программное обеспечение
Программное обеспечение ANALYSETTE 28 ImageSizer содержит стандартные операционные процедуры (SOP) для типичных измерительных задач, что делает работу особенно удобной. В SOP можно, к примеру, заложить параметры питателя, дисперсии и камеры. Отдельные SOP могут быть также созданы в соответствии с требованиями к измерениям и вызваны в любое время. Ваши преимущества: абсолютно свободная конфигурация всего процесса измерения для исключительной воспроизводимости измерительного процесса.
Ультрасовременный метод оценки обеспечивает программное обеспечение ImageSizing-Software ISS. ANALYSETTE 28 ImageSizer уникально просто обеспечивает оценку результатов измерений. Программа анализа ISS показывает каждую зарегистрированную частицу однозначно как точку данных в сразу появляющемся облаке FRITSCH Cloud и в FRITSCH Gallery. При этом можно свободно выбирать, какие аспекты представляют интерес: например, круглость в зависимости от минимального диаметра Ферета, отношение сторон изображения в аспекте пористости либо выпуклость как функция поперечного сечения частицы.
Динамический анализ изображений без использования микроскопа
ANALYSETTE 28 ImageSizer работает по принципу динамического анализа изображения и предлагает все те же преимущества анализа, что и с использованием микроскопа, но благодаря полной автоматизации процесса с получением до 75 изображений в секунду регистрирует заметно большее число частиц. Вместо одного изображения можно записать и оценить желаемое число изображений. Видеть результаты анализа можно напрямую без каких-либо сложных оценок, требуемых при использовании микроскопа. Ваше преимущество: быстро получаемые репрезентативные результаты и более высокая точность оценки.
Надежный контроль качества
ANALYSETTE 28 ImageSizer обеспечивает высокое качество, снижение отбраковки и расходов: надежно и просто при измерении формы и размера частиц. Короткое время измерения (менее 5 минут) и надежная воспроизводимость благодаря точной оценке по пикселям. Неизменно стабильные результаты. Просто введите пробу, запустите измерение и считывайте результат!
Быстрая альтернатива ситовому анализу
Если много и часто требуется проводить ситовые анализы, то ANALYSETTE 28 ImageSizer - это идеальная времясберегающая альтернатива, не требующая взвешивания, монтажа ситовой колонны и трудоемкой очистки. При этом существенно снижаются сопутствующие затраты на калибровку или приобретение новых сит. Кроме того, помимо гранулометрического состава заказчик получают ценную информацию о форме частиц.
Дополнительное оснащение
Анализатор для измерения в жидкой среде ANALYSETTE 28 ImageSizer с USB-интерфейсом и программным обеспечением ImageSizing ISS для контроля, учета и оценки результатов измерений необходимо доукомплектовать:
1) блоком диспергирования в жидкости (обязательно)
2) принадлежностями для калибровки и сертификатами (при необходимости)
1. Блок диспергирования в жидкости
Для измерений в суспензиях и эмульсиях необходим блок диспергирования в жидкой среде с проточной измерительной ячейкой и телецентрическим объективом с увеличением 1,33X. Блок включает в себя расходомерный датчик и телецентрической объектив для диапазона измерений 20 мкм - 2,8 мм (глубина резкости примерно 0,5 мм).
Диспергирование в жидкости идеально подходит для мелкодисперсных частиц, плохо сыпучих, сильно агломерированных и вязких материалов, не вступающих во взаимодействие с водой или другими жидкостями.
Простое измерение в жидкой среде
Для идеального процесса диспергирования в жидкой среде материал пробы подается в замкнутую систему циркуляции жидкости и с помощью высокопроизводительного насоса перекачивается через проточную измерительную ячейку, которая помещается между камерой и светодиодным стробоскопом. Непрерывно получаемые при этом изображения дают основу и обширный материал для анализа.
В блоке диспергирования находится встроенный ультразвуковой излучатель с мощностью до 100 Вт для эффективного разрушения агломерированных объектов. Ультразвуковой излучатель помещен в специальную звуконепроницаемую камеру, что сокращает уровень шума, излучаемый при работе блока. Блок диспергирования в жидкости FRITSCH является самым тихим блоком диспергирования, производимым в настоящее время.
Наличие подсветки дисперсионной ванны упрощает наблюдение за вводом пробы и процессом его диспергирования в блоке.
Мощный циркуляционный насос с индивидуально регулируемой скоростью обеспечивает в блоке диспергирования в жидкой среде оптимальную циркуляцию тяжелых частиц и частиц с высокой плотностью.
При наличии постоянно подключенного источника воды жидкостной контур блока диспергирования может автоматически промываться и заполняться чистой водой по завершении каждого измерения, – таким образом, прибор в кратчайшее время снова готов к работе.
Качество воды для диспергирования
Наиболее часто используемой жидкостью для диспергирования является вода. Обычно вполне достаточно обычной водопроводной воды. Однако, если степень жесткости воды слишком высока или не обеспечивается достаточная чистота, может возникнуть необходимость в использовании очищенной (дистиллированной) воды.
2. Принадлежности для калибровки и сертификаты
Для калибровки прибора для измерения размера частиц в жидкой среде ANALYSETTE 28 ImageSizer предлагается калибровочная пластина с точками 0,125 мм.
Калибровочная пластина с точками 0,125 мм поставляется в комплекте с сертификатом для калибровки телецентрического объектива блока диспергирования в жидкости.
При необходимости, Вы также можете заказать документацию IQ/OQ для анализатора частиц ANALYSETTE 28 ImageSizer.
Во вкладке спецификации Вы можете скачать брошюру Производителя, инструкцию по эксплуатации и техническое задание.
Основные | |
---|---|
Производитель | Fritsch |
Страна производитель | Германия |
Модель | ANALYSETTE 28 ImageSizer |
Технические характеристики | |
Камера | 5-мегапиксельная камера CCD (ч/б) с разрешением 2.448 x 2.050 точек, USB 3.0 |
Метод анализа | Динамический анализ изображения |
Вес нетто (кг) | 68,6 |
Габариты (ШхГхВ) (мм) | 1220x620x550 |
Требования к компьютеру | Intel Core i7 Quad-Core ЦПУ или равноценный; 8 ГБ ОЗУ; основной жесткий диск: 256 ГБ SSD; вспомогательный жесткий диск: 1 ТБ HDD; USB 3.0; монитор с разрешением 1.920 x 1.080 или лучше; Windows 7 или новее (64 бит) |
Соответствие требованиям | ISO 13322-2 |
Анализируемые материалы | Суспензии и эмульсии |
Измеряемые величины | Форма и размер частиц |
Регистрация частиц | Высококачественной камерой с телецентрическим объективом |
Время измерения | регулируемое, в пределах 5 минут (в зависимости от необходимой статистики измерения) |
Количество пробы (г) | 0,1-1 |
Подача измеряемого материала | Материал вносится в ванну в подходящую дисперсионную среду |
Скорость измерения (изображений/с) | макс. 75 |
Время экспозиции | Плавно регулируемое для наилучшей адаптации к образцу |
Анализ результатов | Быстрая обработка изображения для описания морфологии и определения размера частиц с ПО ImageSizing ISS, встроенные SOP, встроенная библиотека по морфологическому анализу, генератор пользовательских отчетов |
Диапазон измерений (мкм) | 20-2800 |
Конструкция прибора | Модульная, состоит из измерительного блока и блока диспергирования в жидкой среде с проточной измерительной ячейкой |
Размер поля обзора (FoV) телецентрического объектива (мм) | 6,34x5,3 |
