ЭФФЕКТИВНОЕ РЕШЕНИЕ ДЛЯ ПОДГОТОВКИ ПИТАТЕЛЬНЫХ СРЕД

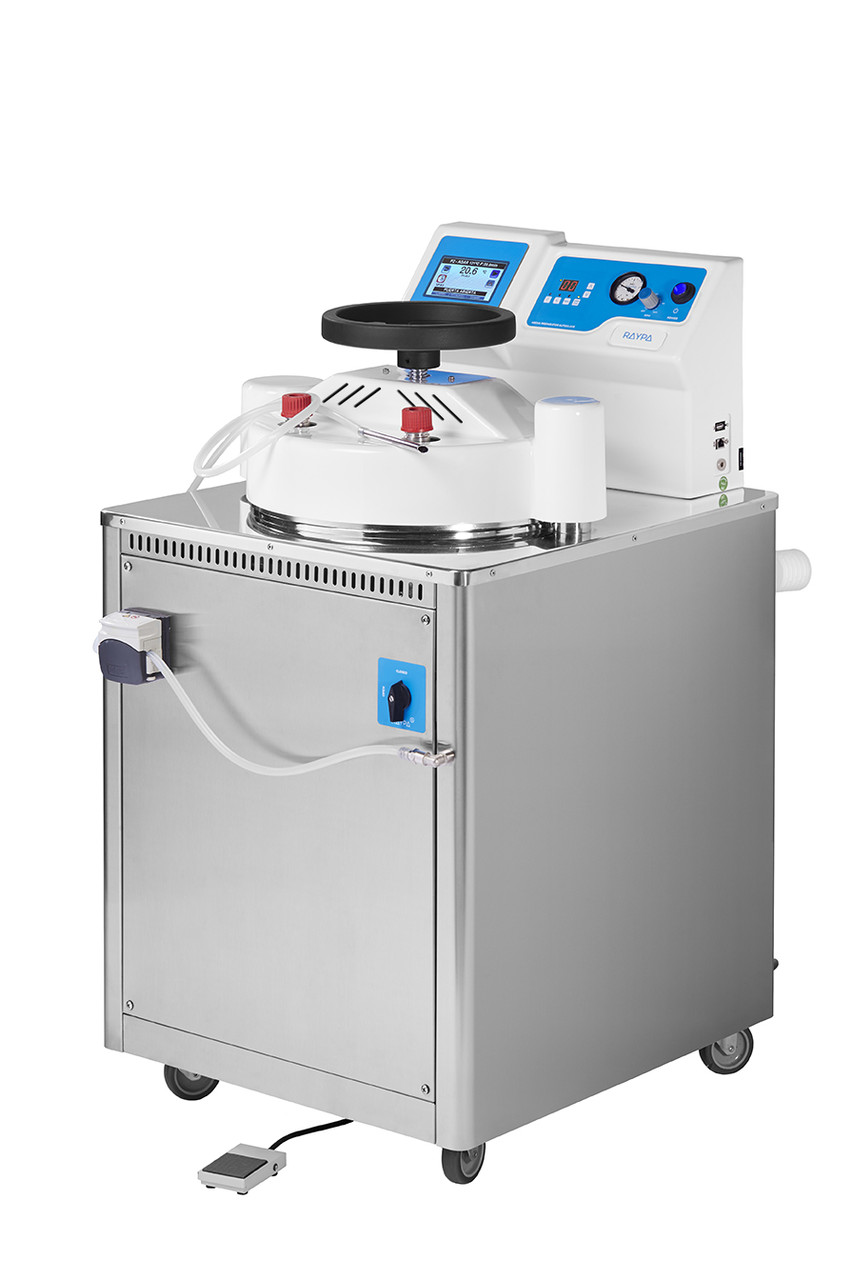

Автоматическая средоварка AE-40 MP упрощает рабочий процесс в лабораториях микробиологии и культивирования тканей растений. В одном устройстве интегрированы подготовка, стерилизация и розлив высококачественных питательных сред с превосходной воспроизводимостью от партии к партии. Серия AE-MP предназначена для сокращения общего времени приготовления и розлива больших объемов стерильных питательных сред благодаря эффективной системе нагрева и быстрой фазе охлаждения в конце процесса стерилизации.
Очистка сосуда и раздаточных линий
Емкости со средой легко вынимаются благодаря встроенным ручкам. Линии раздачи можно очищать перед каждым циклом розлива с помощью паровых ударов, проходящих по всей длине линии.
Точное распределение
Как только среда подготовлена и простерилизована, она может быть распределена с помощью встроенного перистальтического насоса с ножной педалью. Можно запрограммировать задержку между импульсами подачи, чтобы облегчить повторные операции наполнения сосудов.
Управление стерилизацией и значение F0
Стерилизация питательной среды управляется микропроцессором с помощью настроек температуры и времени или с помощью значения F0.
Стерилизация осуществляется с помощью гибкого датчика температуры с точными показаниями температуры, измеренными непосредственно в питательной среде.
Микропроцессор использует эти показания для расчета изменения значения F0 до достижения полной стерилизации.
Затем стерильная среда распределяется с помощью встроенного перистальтического насоса с программируемыми настройками.
Преимущества
Параметры средоварок серии АЕ-МР
|
АЕ-20 МР |
АЕ-40 МР |
АЕ-60 МР |
АЕ-80 МР |
АЕ-100 МР |
Объем приготавливаемой среды мин-макс (л) |
2-18 |
3-37 |
3-57 |
5-78 |
5-97 |
Размеры камеры Ø×В (мм) |
320×350 |
320×500 |
320×700 |
420×500 |
420×700 |
Мощность (кВт) |
3 |
6 |
9 |
12 |
15 |
Электрическое напряжение (В) |
230 (1P+N+E) |
400 (3P+N+E) |
400 (3P+N+E) |
400 (3P+N+E) |
400 (3P+N+E) |
Частота (Гц) |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
Внешние размеры Ш×Г×В (мм) |
615×815×735 |
615×815×1100 |
615×815×1320 |
755×935×1285 |
755×935×1385 |
Вес (кг) |
95 |
165 |
180 |
250 |
295 |
Устанавливаемые параметры процесса
Технические характеристики
*Для AE-20-MP 4 ролика с тормозами установлены на столе из нержавеющей стали (номер для заказа TABLE-MP).
Управление
Безопасность
Стандарты
Оборудование соответствует европейским стандартам и директивам:
UNE-EN-ISO 9001:2015 Система менеджмента качества
EN-61010-1 Требования безопасности к электрическому оборудованию для измерения, контроля и лабораторного использования. Часть 1: Общие требования
EN-61010-2-040 Часть 2-040: Требования к лабораторным автоклавам
EN-61326 Электрооборудование для измерения, контроля и лабораторного использования. Требования EMC
AD 2000 Merkblatt Сосуды под давлением
2014/35/UE Низкое напряжение
2014/30/UE Электромагнитная совместимость
2014/68/UE Оборудование под давлением
Таблица производительности дозирования для серии АЕ-МР
АКСЕССУАРЫ (заказываются дополнительно)
DW-MP* Станция дозирования питательных сред (Для AE-20/40/60-MP требуется система противодавления (CP-MP)) |
|
IT/TS Встроенный принтер |
|
TUB-DOSIF Дозирующие трубки с соплом: 3,2 - 4 - 4,8 - 6,4 - 8 мм |
|

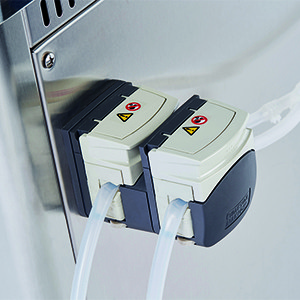

CAB-2 Дополнительная головка перистальтического насоса |
|

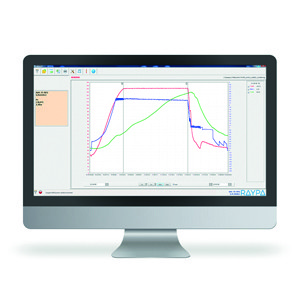

SW8000 Внешнее программное обеспечение для визуализации данных и составления отчетов |
|
KLL-MP Комплект для автоматического наполнения резервуара водой |
|
PRENSACLAV Адаптер для калибровки |
Во вкладке спецификация вы можете скачать техническое задание.
Основные | |
---|---|
Производитель | RAYPATH |
Страна производитель | Испания |
Модель | AE-40 MP |
Технические характеристики | |
Максимальное давление в камере (бар/МПа) | 2,2 / 0,22 |
Слив воды из резервуара | Осуществляется при помощи открытия вентиля на передней панели устройства |
Мощность (кВт) | 6,0 |
Рабочая камера | Камера цилиндрической формы с вертикальной загрузкой |
Объем приготавливаемой среды (л) | 3-37 |
Материал прибора | Корпус – нержавеющая сталь AISI-304, стерилизационная камера и крышка – нержавеющая сталь AISI-316L |
Диапазон температур дозирования (розлива) среды (ºС) | 25-80 |
Настройка времени работы (таймера) (мин) | 1-250 |
Перемешивание среды | При помощи встроенной магнитной мешалки с двойной лопастью |
Порты для внесения дополнительных реагентов | Наличие 2 портов на крышке прибора |
Управление мешалкой | Аналоговый регулятор для установки скорости вращения от 50 до 200 об/мин |
Дозирование (розлив) среды | При помощи встроенного одноканального перистальтического насоса (скорость до 270 об/мин) |
Управление перистальтическим насосом | Отдельный микроконтроллер с кнопочным управлением и цифровым дисплеем |
Установка времени задержки дозирования | Наличие |
Установка мощности перистальтического насоса (%) | 0-100, с шагом 1 |
Отдельный тумблер на передней стороне прибора для перевода прибора в режим дозирования среды | Наличие |
Производительность дозирования (при использовании одноканального перистальтического насоса) | От 7 до 20 мл/сек (с Ø трубки 3,2 мм и 8 мм соответственно) |
Система охлаждения среды | Охлаждающий змеевик (подключается к водопроводной воде) |
Размещение прибора | Напольное исполнение, наличие роликов с тормозом для перемещения |
Внешние габариты прибора (Ш×Д×В) (мм) | 615×815×1100 |
Источник питания | 3 фазы, 400В, 50/60 Гц |
Контроль температуры | Осуществляется с помощью гибкого датчика РТ-100 |
Вес (кг) | 165 |
Точность поддержания температуры стерилизации (ºС) | ±2 |
Диапазон рабочих температур (ºС) | 50-125, шаг установки 1 |
Интерфейсы | USB-порт (сохранение данных процесса на USB-накопителе и загрузка обновлений); Ethernet (подключение к ПК) |
Оповещения | Акустический и визуальный индикатор окончания цикла стерилизации, сигнализация об ошибках на дисплее |
Программы стерилизации | 50 программ (2 предварительно установленных) |
Защитные устройства | Предохранительный клапан, предохранительный термостат парогенератора, гидравлическая система блокировки двери при наличии давления в камере, датчик открытой двери и датчик уровня воды |
Внутренние размеры стерилизационной камеры (Ø×В) (мм) | 320 x 500 |
Встроенный манометр | Наличие |
Отображение на дисплее | Цифровое и графическое изображение прохождения установленной программы на дисплее с предоставлением следующей информации: номер программы, температура фактическая и заданная, давление, время |
Подача воздуха в камеру | Через бактериологический фильтр после завершения цикла стерилизации |
Панель управления | Цифровой контроллер с цветным сенсорным дисплеем, меню на английском языке |
Настраиваемые параметры | Температура стерилизации, время стерилизации, температура розлива среды |
