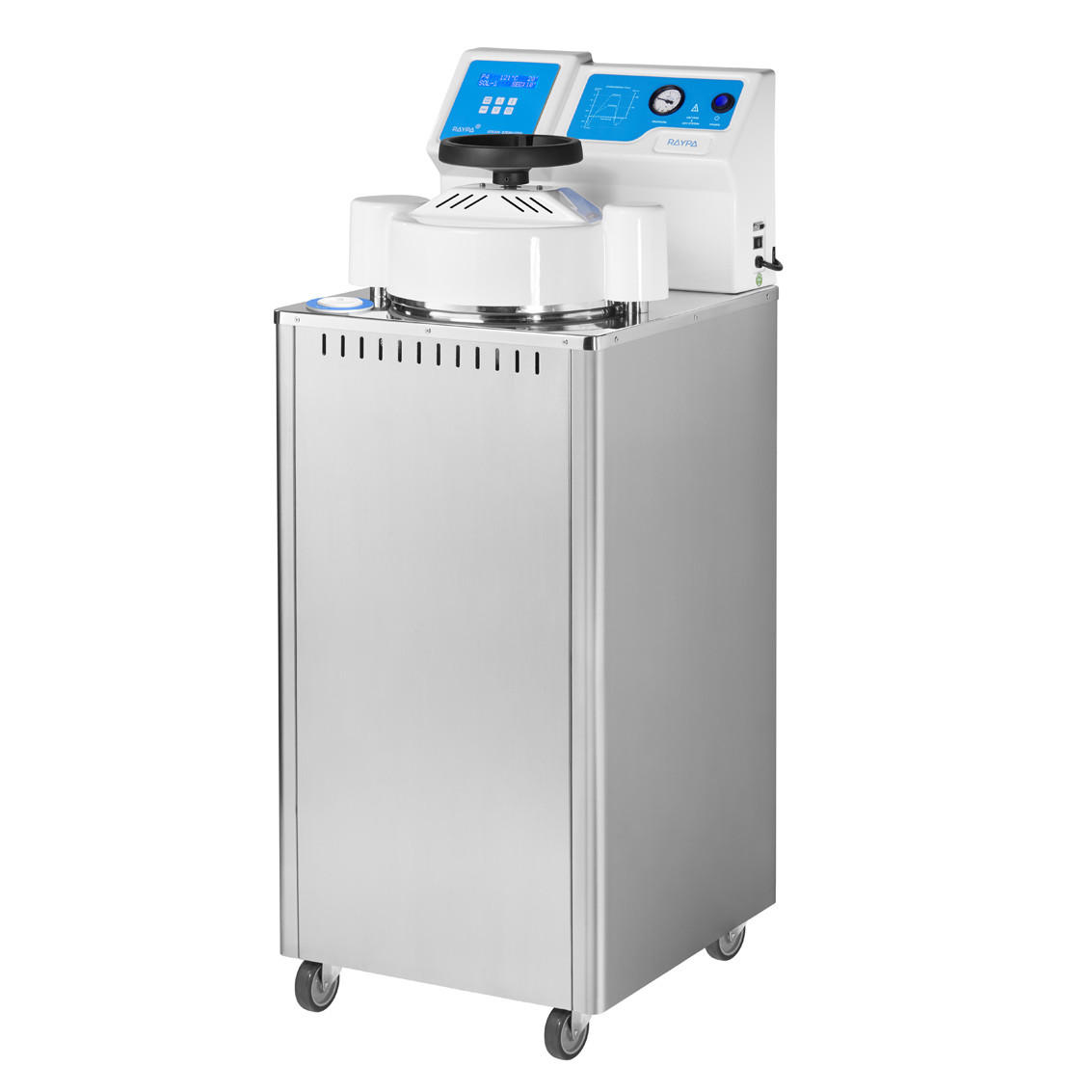

Вертикальный автоклав RAYPA AE-110 DRY, объем 110 литров, с сушкой
Цену уточняйте
- Нет в наличии
- Только оптом
- Код: AE-110 DRY
- +375 (29) 500-55-22
- +375 (25) 500-55-22
- +375 (44) 500-55-22
Вертикальный автоклав серии AE-110 DRY с сушкой от компании Raypa (Испания) является надёжным решением для стерилизации твердых материалов и жидкостей в научно-исследовательских и производственных лабораториях. Это надежное лабораторное оборудование разработано для простой эксплуатации и включает в себя множество систем безопасности для защиты пользователей. Корпус и верхняя панель прибора изготовлены из нержавеющей стали AISI-304, стерилизационная камера и крышка – из нержавеющей стали AISI-316L.
Принцип работы
Автоклав AЕ-110 DRY предназначен для стерилизации широкого спектра твердых материалов, включая инструменты, полую посуду, стеклянную посуду и другие лабораторные предметы, которые нуждаются в окончательной сушке. Функция сушки и автоматический контроль уровня воды сокращают время, затрачиваемое оператором на управление автоклавом, что упрощает процедуры стерилизации в лаборатории.
Загрузка (обрабатываемый материал) помещается в стерилизационную камеру, и после заполнения (ручного или автоматического, которое заказывается как опция) резервуара дистиллированной водой, устройство начинает нагрев и увеличение давления, пока не будет достигнута заданная температура. В случае стерилизации твердых предметов, выгрузку можно произвести принудительно во время стадии охлаждения, чтобы сократить время цикла.
Цифровой микропроцессор
Цифровой микропроцессор для простого программирования и выбора параметров процесса стерилизации.
Акустический и визуальный индикатор окончания цикла стерилизации.
Программы
Микропроцессор имеет 10 встроенных программ, от P0 до P9, первые четыре программы предварительно установлены на заводе и защищены от изменений.
|
№ программы |
Температура (°С) |
Давление (бар) |
Время стерилизации (мин) |
Режим стерилизации |
Время сушки (мин) |
|
P0 |
115 |
0,6 |
60 |
Твердые-1 |
12 |
|
P1 |
121 |
1,1 |
30 |
Твердые-1 |
25 |
|
P2 |
133 |
2,1 |
20 |
Твердые-1 |
30 |
|
P3 |
121 |
1,1 |
20 |
Жидкие-1 |
- |
Остальные 6 программ задаются пользователем с настройками следующих параметров:
· Температура стерилизации
· Время стерилизации
· Время сушки
· Выбор внутреннего термодатчика (опционально)
Заполнение водой
Чистая вода для стерилизации может быть добавлена вручную в резервуар для воды, доступ к которому расположен в верхней части прибора. Опционально на заводе может быть установлен насос для автоматического заполнения резервуара (см. Аксессуары) дистиллированной водой из бака объемом 25 литров.
Процесс стерилизации
А. Стадия предварительного вакуумирования: откачка воздуха из стерилизационной камеры встроенным вакуумным насосом.
В. Стадия нагрева: быстрая выработка насыщенного пара с помощью мощного встроенного парогенератора создает повышенное давление и температуру в стерилизационной камере.
С. Стадия стерилизации: начинается при достижении в камере постоянных параметров программы стерилизации.
Контроль стерилизации: встроенный датчик температуры PT-100 контролирует температуру в камере. Дополнительно можно заказать гибкий датчик температуры PT-100 (см. Аксессуары) для погружения непосредственно в жидкие стерилизуемые образцы.
D. Стадия сушки: после стадии стерилизации идет быстрая стадия сброса давления из камеры, затем вакуумная сушка загрузки внутри стерилизационной камеры для твердых предметов) или процесс естественного охлаждения с температуры стерилизации и до 90°С (для жидкостей).
Безопасность
В автоклаве AЕ-110 DRY охвачены все стандарты безопасности: предохранительный клапан, предохранительный термостат и предохранительное реле давления, система предотвращения открытия двери при избыточном давлении в камере, датчик открытой двери и датчик уровня воды, отключение при перегреве. Приборы соответствуют директивам и стандартам ЕС:
2014/35/UE О низковольтном оборудовании
2014/30/UE Электромагнитная совместимость
2014/68/UE Оборудование под давлением
EN-61010-1
EN-61010-2-040
EN-61326
AD 2000 Merkblatt
Интерфейсы и документирование
Порт RS-232 - для прямого мониторинга цикла стерилизации непосредственно на ПК. Требуется индивидуальное программное обеспечение SW7000 (заказывается дополнительно).
Встроенный принтер - для распечатки результатов после каждого проведенного цикла. Интервалы можно регулировать. Принтер не входит в стандартную комплектацию и заказывается дополнительно (может быть установлен только на заводе).
Технические характеристики автоклавов серии АЕ-DRY
|
Кат.№ |
Объем общий/ полезный (л) |
Размер камеры, Ø×В (мм) |
Размер, Ш×Д×В (мм) |
Темп. (°С) |
Макс. давление (бар) |
Мощность (кВт) |
Вес (кг) |
Бак для воды (л) |
Таймер (мин) |
|
АЕ-28 DRY |
33/28 |
300×400 |
510×560×1120 |
100-134 |
2.1 |
2.0 |
90 |
7 |
1-250 |
|
АЕ-50 DRY |
55/50 |
300×700 |
510×560×1300 |
100-134 |
2.1 |
3.2 |
110 |
7 |
1-250 |
|
АЕ-75 DRY |
79/75 |
400×600 |
620×730×1190 |
100-134 |
2.1 |
3.2 |
140 |
14 |
1-250 |
|
АЕ-110 DRY |
115/110 |
400×850 |
620×730×1440 |
100-134 |
2.1 |
4.5 |
180 |
14 |
1-250 |
|
АЕ-150 DRY |
175/150 |
500×750 |
760×850×1400 |
100-134 |
2.1 |
6.0 |
265 |
24 |
1-250 |
Электрическое подключение для оборудования на 28, 50 и 75 л: 230 В (1P + N), 50/60 Гц.
Электрическое подключение для оборудования на 110 и 150 л: 400 В (3P + N), 50/60 Гц.
Возможность изменения напряжения по запросу.
Вместимость стерилизационной камеры (колбы Эрленмейера / Бутылки ISO)
|
Модель автоклава |
Объем автоклава (л) |
Колба/ бутылка объемом 250 мл (шт) |
Колба/ бутылка объемом 500 мл (шт) |
Колба/ бутылка объемом 1000 мл (шт) |
Колба/ бутылка объемом 2000 мл (шт) |
|
AE-28 |
28 |
14/16 |
8/14 |
2/4 |
1/1 |
|
AE-50 |
50 |
21/24 |
12/15 |
6/12 |
2/2 |
|
AE-75 |
75 |
26/38 |
18/24 |
10/14 |
3/8 |
|
AE-110 |
110 |
42/48 |
27/30 |
15/24 |
6/8 |
|
AE-150 |
150 |
63/81 |
42/63 |
24/36 |
10/16 |
Аксессуары (заказываются дополнительно)
1. Встроенный термопринтер. Устанавливается на заводе. Для печати используется термобумага Ø50×57 мм. Номер для заказа IT/TS.
2. Проволочные корзины из нержавеющей стали
|
Для автоклавов объемом |
Номер для заказа |
Размер корзины, Ø×В (мм) |
Макс. кол-во корзин на камеру (шт) |
Вес (кг) |
|
|
8 л |
CV-8 |
200×150 |
1 |
0.5 |
|
|
12 л |
CV-12 |
220×200 |
1 |
1.0 |
|
|
28 л |
CV-28 |
270×200 |
2 |
1.5 |
|
|
50 л |
CV-28 |
270×200 |
3 |
1.5 |
|
|
75 л |
CV-75 |
370×280 |
2 |
2.0 |
|
|
110 л |
CV-75 |
370×280 |
3 |
2.0 |
|
|
150 л |
CV-150 |
470×250 |
3 |
2.5 |
3. Перфорированные корзины из нержавеющей стали
|
Для автоклавов объемом |
Номер для заказа |
Размер корзины, Ø×В (мм) |
Макс. кол-во корзин на камеру (шт) |
Вес (кг) |
|
|
28 л |
CI-28 |
270×200 |
2 |
1.5 |
|
|
50 л |
CI-28 |
270×200 |
3 |
1.5 |
|
|
75 л |
CI-75 |
370×260 |
2 |
2.5 |
|
|
110 л |
CI-75 |
370×260 |
3 |
2.5 |
|
|
150 л |
CI-150 |
470×360 |
2 |
4.0 |
4. Сплошные (неперфорированные) корзины из нержавеющей стали
|
Для автоклавов объемом |
Номер для заказа |
Размер корзины, Ø×В (мм) |
Макс. кол-во корзин на камеру (шт) |
Вес (кг) |
|
|
28 л |
CCI-28 |
270×200 |
2 |
1.5 |
|
|
50 л |
CCI-28 |
270×200 |
3 |
1.5 |
|
|
75 л |
CCI-75 |
370×260 |
2 |
2.0 |
|
|
110 л |
CCI-75 |
370×260 |
3 |
2.0 |
|
|
150 л |
CCI-50 |
470×360 |
2 |
4.0 |
5. Круглый контейнер из нержавеющей стали для медицинских инструментов
|
Для автоклавов объемом |
Номер для заказа |
Размер корзины, Ø×В (мм) |
Макс. кол-во контейнеров на камеру (шт) |
|
|
28 л |
TBE-24×16 |
240×165 |
2 |
|
|
50 л |
TBE-24×16 |
240×165 |
4 |
|
|
75 л |
TBE-34×24 |
340×240 |
2 |
|
|
110 л |
TBE-34×24 |
340×240 |
3 |
|
|
150 л |
TBE-48×24 |
480×240 |
3 |
6. Цилиндр из нержавеющей стали для стерилизации чашек Петри
|
Номер для заказа |
Диаметр (мм) |
Высота (мм) |
Макс. кол-во чашек на цилиндр (шт) |
Диаметр чашки (мм) |
|
|
|
Стерилизационный цилиндр |
Чашки Петри |
|||
|
CEP-1027 |
100 |
270 |
10 |
80 |
|
|
CEP-1041 |
100 |
410 |
18 |
80 |
|
|
CEP-1427 |
140 |
270 |
10 |
120 |
|
|
CEP-1441 |
140 |
410 |
18 |
120 |
|
7. Цилиндр из нержавеющей стали для стерилизации пипеток
|
Номер для заказа |
Диаметр (мм) |
Высота (мм) |
|
|
CEPP-726 |
70 |
260 |
|
|
CEPP-740 |
70 |
400 |
|
|
CEPP-1025 |
100 |
250 |
|
|
CEPP-1435 |
140 |
350 |
8. Стойка из нержавеющей стали с регулируемыми по высоте полками
|
Для автоклавов объемом |
Номер для заказа |
Размер, Ø×В (мм) |
Кол-во полок (шт) |
|
|
28 л |
SRA-1 |
270×390 |
3 |
|
|
50 л |
SRA-5 |
270×680 |
3 |
|
|
75 л |
SRA-2 |
370×560 |
3 |
|
|
110 л |
SRA-3 |
370×810 |
3 |
|
|
150 л |
SRA-4 |
470×740 |
3 |
9. Насос для автоматического заполнения резервуара. Устанавливается на заводе.
Номер для заказа: KLL.
10. Гибкий датчик температуры РТ-100. Рекомендуется использовать для контроля стерилизации жидкостей в колбах объемом 1 литр или более. Управление осуществляется с микропроцессора. Датчик устанавливается на заводе. Номер для заказа: PT-2.
11. Подъемник для корзин
Используется для загрузки тяжелых корзин в/из стерилизационной камеры. Поднимается с помощью мощной системы подъема с вращающимися и регулируемыми по высоте стрелами. Вы можете поднять груз с земли на высоту до 1,8 метра. Вращение до 200 градусов. Совместим с вертикальными моделями стерилизаторов серий АЕ/AES. Подъемник оснащен следующими системами безопасности: кнопка аварийной остановки, двигатель с системой автоматического торможения.
|
Номер для заказа |
Макс. поднимаемый вес (кг) |
Скорость подъема (м/с) |
Размер, Ш×Д×В (см) |
Мощность (Вт) |
Вес (кг) |
|
ELEV-CLAV |
100 |
0,2 |
45×21×250 |
373 |
55 |
Во вкладке спецификация вы можете скачать техническое задание.
| Основные | |
|---|---|
| Производитель | RAYPATH |
| Страна производитель | Испания |
| Материал стерилизационной камеры и двери | Нержавеющая сталь AISI-316L |
| Модель | AE-110 DRY |
| Технические характеристики | |
| Вместимость стерилизационной камеры | 3 проволочные корзины размером Ø 370 × В280 мм или 3 перфорированные корзины размером Ø 370 × В260 мм |
| Температура в конце цикла стерилизации (ºC) | 95 |
| Максимальное давление в камере (бар/МПа) | 2,1 / 0,21 |
| Настройка времени работы стерилизатора (таймера) | От 1 до 250 мин, функция отложенного старта до 24 часов |
| Режимы стерилизации | Твердые, жидкие, Агар (40-80 ºC) |
| Мощность (кВт) | 4,5 |
| Источник питания | 3 фазы, 400В, 50/60 Гц |
| Материал корпуса | Фронтальная панель – нержавеющая сталь AISI-304, остальное – алюминий с эпоксидным покрытием |
| Вес (кг) | 180 |
| Стерилизационная камера | Вертикальная загрузка, камера цилиндрической формы |
| Точность поддержания температуры стерилизации (ºС) | ±2 |
| Внешние габариты стерилизатора (Ш×Д×В) (мм) | 620×730×1440 |
| Диапазон рабочих температур (ºС) | 100-134, шаг установки 1 |
| Ошибки стерилизации | Сигнализация об ошибках на дисплее |
| Интерфейсы | Порт RS-232 |
| Оповещения | Акустический и визуальный индикатор окончания цикла стерилизации |
| Обрабатываемые материалы | Твердые, жидкие, полые предметы |
| Общий/рабочий объем камеры (л) | 115/110 |
| Программы стерилизации | 10 программ (4 заводские программы и 6 настраиваемых пользователем) |
| Защитные устройства | Предохранительный клапан, предохранительный термостат парогенератора (класс 2, ручной перезапуск) и предохранительное реле давления, гидравлическая система блокировки двери при наличии давления в камере, датчик открытой двери и датчик уровня воды |
| Внутренние размеры стерилизационной камеры (Ø×В) (мм) | 400×850 |
| Встроенный манометр | Наличие |
| Отображение на дисплее | Цифровое отображение установленной программы на дисплее с предоставлением следующей информации: номер программы, температура стерилизации, время, режим стерилизации, время сушки |
| Парогенератор | Встроенный, обеспечивает мгновенную подачу пара в камеру |
| Устройство крышки | Раздвижная крышка с запирающим колесом, термозащитный кожух для предотвращения ожогов |
| Вакуумная сушка стерилизуемых изделий | Наличие |
| Возможность работы стерилизатора без подключения к водопроводу | Наличие |
| Панель управления | Цифровой микропроцессор для простого программирования и выбора параметров процесса стерилизации |
| Настраиваемые параметры | Температура стерилизации, время стерилизации, время сушки |
| Резервуар для воды | Объем 14 литров, заполняется вручную |
| Аксессуары (заказываются дополнительно) | |
| Проволочная корзина | Размер (Ø×В): 370×280 мм |
| Гибкий датчик температуры РТ-100 | Устанавливается на заводе. Для контроля стерилизации жидкостей в колбах объемом 1 литр или более |
| Перфорированная корзина | Размер (Ø×В): 370×260 мм |
| Встроенный принтер | Устанавливается на заводе. Для печати используется термобумага Ø50×57 мм |
| Насос для автоматического заполнения резервуара | Устанавливается на заводе. Для автоматического заполнения резервуара для воды в автоклаве из внешнего бака с дистиллированной водой |
