Горизонтальный автоклав RAYPA AH-21 B, объем 21 литр, с фракционным вакуумированием и сушкой

Цену уточняйте

  • Нет в наличии
  • Только оптом
  • Код: AH-21 B
+375 (17) 500-55-22
  • +375 (29) 500-55-22
  • +375 (25) 500-55-22
  • +375 (44) 500-55-22
Горизонтальный автоклав RAYPA AH-21 B, объем 21 литр, с фракционным вакуумированием и сушкойГоризонтальный автоклав RAYPA AH-21 B, объем 21 литр, с фракционным  вакуумированием и сушкой
Цену уточняйте
Нет в наличии
+375 (17) 500-55-22
  • +375 (29) 500-55-22
  • +375 (25) 500-55-22
  • +375 (44) 500-55-22
Горизонтальный автоклав RAYPA AH-21 B, объем 21 литр, с фракционным  вакуумированием и сушкой
Описание
Характеристики
Спецификация
Информация для заказа

Автоматический автоклав RAYPA AH-21 B

Класс В: подходит для стерилизации твердых материалов без упаковки, пористых и полых предметов, жидкостей.

Принцип работы

Целью стерилизации с предварительным вакуумированием является эффективное проникновение пара во все загружаемые в камеру материалы. Эта эффективность достигается с помощью вакуумного насоса, который удаляет воздух из камеры путем фракционного вакуумирования (или пульсирующей откачки).

Встроенная система охлаждения кольцевым радиатором обеспечивает более высокую производительность вакуумного насоса, удаляя воздушные "карманы" из всех загружаемых материалов.

Мгновенная генерация пара через встроенный парогенератор позволяет сократить и оптимизировать время цикла.

Управление

На передней панели устройства установлен цветной сенсорный дисплей для простого программирования и выбора параметров процесса стерилизации. Язык меню – английский.

Настройка программы

Легкое управление благодаря 12 предварительно установленным заводскими программам:

№ пр.

Название программы

Количество циклов предварительных вакуумирований

Темп. (°С)

Давление в камере (бар)

Время стерилизации (мин)

Время сушки, мин

Р1

Тест Хеликса и Боуи-Дика

3

134

2,1

4

4

Р2

Вакуум-тест

1

-

-

-

-

Р3

Пористые-134°С

3

134

2,1

4

10

Р4

Прионы-134°С

3

134

2,1

18

10

Р5

Пористые-121°С

3

121

1,1

20

10

Р6

Полые-134°С

3

134

2,1

4

5

Р7

Полые-121°С

3

121

1,1

20

5

Р8

В обертке-134°С

1

134

2,1

4

5

Р9

В обертке-121°С

1

121

1,1

20

5

Р10

Твердые-134°С

1

134

2,1

4

5

Р11

Твердые-121°С

1

121

1,1

20

5

Р12

Быстро-134°С

1

134

2,1

3

1



Дополнительно можно настроить и сохранить в памяти до 38 пользовательских программ с установкой следующих параметров:

-Температура стерилизации (105-134°С)

- Время стерилизации (1-250 мин)

- Время сушки (1-60 мин)

- Количество циклов предварительного вакуумирования (1-3)

В памяти прибора сохраняется более 100 проведенных циклов стерилизации, к которым можно обратиться в любое время с панели управления.



Заполнение водой

Чистая вода для стерилизации может быть добавлена вручную в резервуар для воды, доступ к которому расположен в верхней части прибора. Опционально на заводе может быть установлен насос для автоматического заполнения резервуара  дистиллированной водой из бака объемом 25 литров.



Процесс стерилизации

А. Стадия предварительного вакуумирования: вакуумный насос со встроенной системой охлаждения с кольцевым радиатором обеспечивает лучшую производительность при вакуумной откачке.

Воздух из камеры откачивается от 1 до 3 раз. На первом этапе происходит вакуумирование, затем заполнение стерилизационной камеры паром (поступаемым из парогенератора) и образование паровоздушной смеси. На втором этапе происходит откачка уже паровоздушной смеси и т.д. до 3 раз. Такой вид откачки используется для полного удаления воздуха из полостей стерилируемых материалов (класс B по стандарту DIN EN ISO 13060). Только автоклавы класса В способны эффективно проводить стерилизацию пустотелых и пористых материалов.

В. Стадия нагрева: быстрая выработка насыщенного пара с помощью мощного встроенного парогенератора создает повышенное давление и температуру в стерилизационной камере.

С. Стадия стерилизации: начинается при достижении в камере постоянных параметров программы стерилизации. Как правило, загрузка выдерживается при температуре 134°С в течение 5,5 минут. Инструменты и текстильные изделия, которые могут повредиться при нагреве и воздействии влаги, стерилизуются по программе бережной обработки (температура 121°С в течение 20,5 минут).

Контроль стерилизации: встроенный датчик температуры PT-100 контролирует температуру в камере. Дополнительно можно заказать гибкий датчик температуры PT-100 (см. Аксессуары) для погружения непосредственно в жидкие стерилизуемые образцы.

D. Стадия сушки: после стадии стерилизации идет быстрая стадия сброса давления из камеры, затем мощная нагревательная рубашка и фракционное вакуумирование обеспечивают быструю и интенсивную сушку загрузки внутри стерилизационной камеры. После окончания стадии сушки, в камеру подается воздух из окружающей среды через бактериологический фильтр. Давление в камере становится равным атмосферному, после чего можно открывать крышку автоклава и извлекать обработанные материалы.



Безопасность

В автоклавах серии AH-B охвачены все стандарты безопасности: предохранительный клапан, предохранительный термостат и предохранительное реле давления, система предотвращения открытия крышки при избыточном давлении в камере, датчик открытой двери и датчик уровня воды, отключение при перегреве. Приборы соответствуют директивам и стандартам ЕС:

2014/35/UE О низковольтном оборудовании

2014/30/UE Электромагнитная совместимость

2014/68/UE Оборудование под давлением

EN-61010-1

EN-61010-2-040

EN-61326

Также устройства оснащены проверочными тестами: испытание вакуумной системы, тест Боуи — Дика, Хеликс-тест. Для проведения тестов нужно только выбрать необходимый номер заводской программы P1 или P2 (см. выше «Управление»).



Интерфейсы и документирование

Порт USB - для сохранения данных процесса на USB-накопителе и загрузки обновлений.

Порт Ethernet - для мониторинга в реальном времени с прямым хранением данных. Дополнительно необходимо заказывать индивидуальное ПО SOFT-SW8000.

Встроенный принтер - для распечатки результатов после каждого проведенного цикла. Интервалы можно регулировать. Принтер не входит в стандартную комплектацию и заказывается дополнительно (может быть установлен только на заводе).



Технические характеристики автоклавов серии AH-21 B

Кат.№

Объем общий/

полезный (л)

Размер камеры,

Ø×В (мм)

Размер, Ш×Д×В (мм)

Темп.

(°С)

Макс. давление (бар)

Мощность (кВт)

Вес (кг)

Бак для чистой воды (л)

Бак для исп. воды (л)

AH-21 B

22/21

250×430

660×560×425

105-134

2.1

2.3

85

6

2.6

Электрическое подключение для оборудования: 230 В (1P + N), 50/60 Гц. Возможность изменения напряжения по запросу.

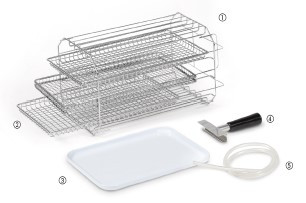

Комплект поставки автоклавов AH-21 B

1. Подставка для 4 полок

2. Три перфорированные полки из нержавеющей стали (кат. № BAH-21)

3. Вспомогательный лоток для сбора капель воды

4. Ручка для извлечения полок

5. Силиконовый шланг 1,5 м для слива воды из резервуара

6. Держатель для пакетов (кат. № BAP-21)



Во вкладке спецификация вы можете скачать техническое задание.

Основные
Производитель RAYPATH
Страна производительИспания
МодельAH-21 B
Технические характеристики
Полезные (используемые) размеры стерилизационной камеры (Ø×В) (мм)210 x 430
Прямоугольная подставка для полокВключена в комплект поставки, вмещает до 4 полок
Размер полки (Ш×Д) (мм)190 x 350
Материал стерилизационной камеры и двериНержавеющая сталь AISI-316L
Температура в конце цикла стерилизации (ºC)95
Максимальное давление в камере (бар/МПа)2,1 / 0,21
Настройка времени работы стерилизатора (таймера)От 1 до 250 мин, функция отложенного старта до 24 часов
Слив воды из резервуараВручную, через специальное отверстие на передней части прибора
Режимы стерилизации Твердые, жидкие, Агар (40-80 ºC)
Мощность (кВт)2,3
Количество устанавливаемых полок на подставку (шт)4, 3 включены в комплект поставки
Резервуар для чистой водыВстроенный, объем 6 литров, заполняется вручную
Резервуар для использованной водыВстроенный, объем 2,6 литра
Источник питания1 фаза, 220В, 50/60 Гц
Материал корпусаФронтальная панель – нержавеющая сталь AISI-304, остальное – алюминий с эпоксидным покрытием
УправлениеАвтоматическое
Вес (кг)85
Стерилизационная камераГоризонтальная загрузка, камера цилиндрической формы
Точность поддержания температуры стерилизации (ºС)±2
Внешние габариты стерилизатора (Ш×Д×В) (мм)660 x 560 x 425
Диапазон рабочих температур (ºС)105-134, шаг установки 1
Ошибки стерилизацииСигнализация об ошибках на дисплее
Возможность работы стерилизатора без подключения к водопроводу и канализацииНаличие
ИнтерфейсыUSB-порт (сохранение данных процесса на USB-накопителе и загрузка обновлений); Ethernet (подключение к ПК)
ОповещенияАкустический и визуальный индикатор окончания цикла стерилизации
Обрабатываемые материалыТвердые, жидкие, пористые и полые предметы, одежда
Общий/рабочий объем камеры (л)22 / 21
Программы стерилизации50 программ (12 заводских программ и 38 настраиваемых пользователем)
Защитные устройстваПредохранительный клапан, предохранительный термостат парогенератора (класс 2, ручной перезапуск) и предохранительное реле давления, гидравлическая система блокировки двери при наличии давления в камере, датчик открытой двери и датчик уровня воды
Внутренние размеры стерилизационной камеры (Ø×В) (мм)250 x 430
Встроенный манометрНаличие
Проверочные тестыВакуум-тест, тест Боуи — Дика, Хеликс-тест
Встроенный вакуумный насосНаличие
Удаление воздуха из камеры: предварительное вакуумированиеФракционное вакуумирование (пульсирующая откачка)
Отображение на дисплееЦифровое и графическое изображение прохождения установленной программы на дисплее с предоставлением следующей информации: номер программы, температура фактическая и заданная, давление, время
ПарогенераторВстроенный, обеспечивает мгновенную подачу пара в камеру
Количество циклов предварительных вакуумированийНастраивается пользователем в диапазоне от 1 до 3
Вакуумная сушка стерилизуемых изделийНаличие
Подача воздуха в камеруЧерез бактериологический фильтр после завершения цикла стерилизации и вакуумной сушки
Панель управленияЦифровой контроллер с цветным сенсорным дисплеем, меню на английском языке
Настраиваемые параметрыТемпература стерилизации, время стерилизации, время сушки и число предварительных вакуумирований
Аксессуары (заказываются дополнительно)
Дополнительная перфорированная полка Размер (Ш×Д): 190×350 мм
Гибкий датчик температуры РТ-100 Устанавливается на заводе. Для контроля стерилизации жидкостей в колбах объемом 1 литр или более
Встроенный принтер Устанавливается на заводе. Для печати используется термобумага Ø50×57 мм
Программное обеспечениеДля прямого мониторинга цикла стерилизации непосредственно на ПК
