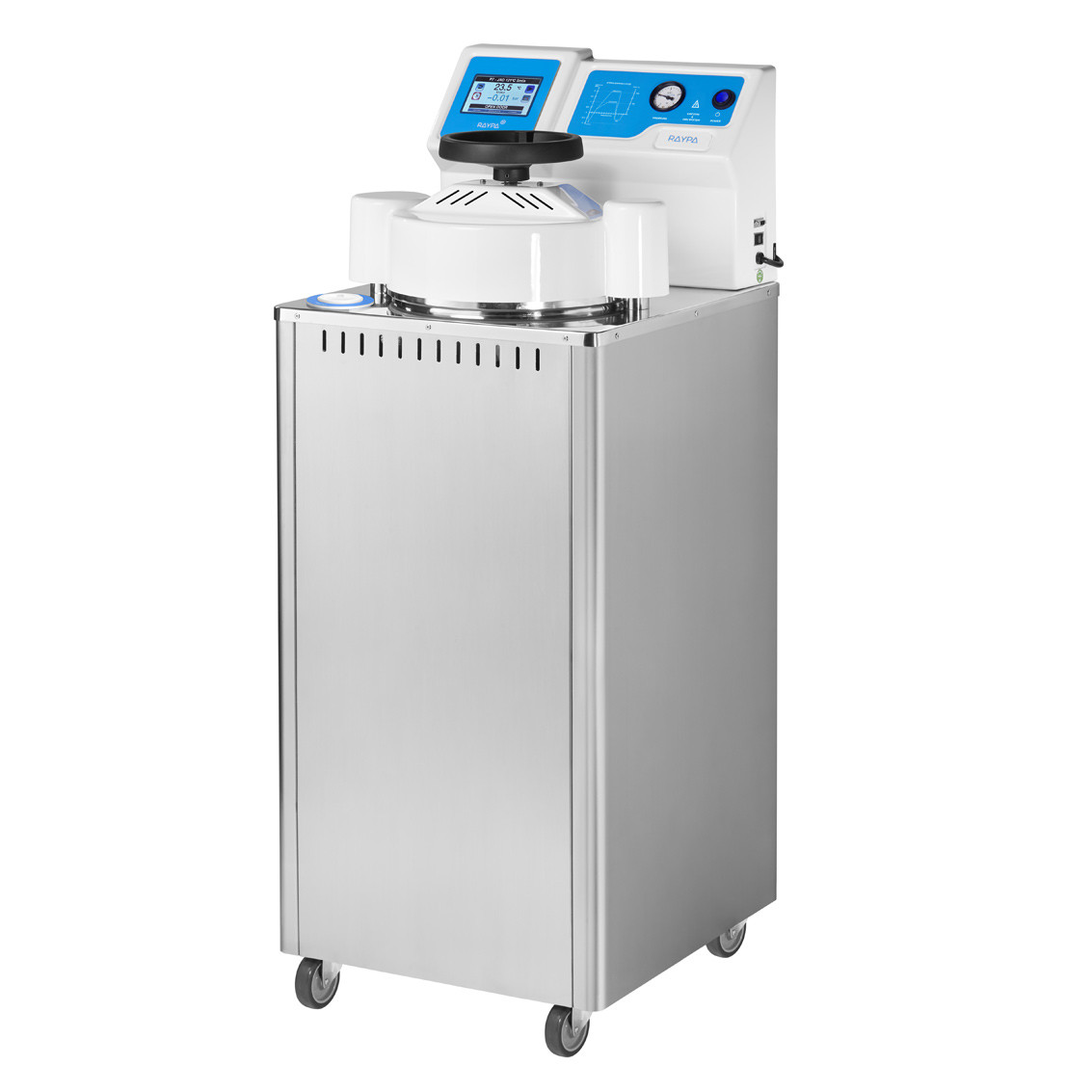

Вертикальный автоклав RAYPA AE-110-B с фракционным вакуумированием и сушкой, объем 110 литров

Цену уточняйте

  • Под заказ, 60 дней
  • Только оптом
  • Код: AE-110-B
+375 (17) 500-55-22
  • +375 (29) 500-55-22
  • +375 (25) 500-55-22
  • График работы
  • Адрес и контакты
  • Производитель и гарантия
Вертикальный автоклав RAYPA AE-110-B с фракционным вакуумированием и сушкой, объем 110 литровВертикальный автоклав RAYPA AE-110-B с фракционным вакуумированием и сушкой, объем 110 литров
Цену уточняйте
Под заказ, 60 дней
+375 (17) 500-55-22
  • +375 (29) 500-55-22
  • +375 (25) 500-55-22
Вертикальный автоклав RAYPA AE-110-B с фракционным вакуумированием и сушкой, объем 110 литров
Описание
Характеристики
Спецификация
Информация для заказа

Вертикальный автоклав AE-110-B с фракционным вакуумированием (пульсирующей откачкой воздуха из стерилизационной камеры) компании Raypa (Испания) является надёжным решением для стерилизации твердых материалов без упаковки, пористых и полых предметов, жидкостей в научно-исследовательских и производственных лабораториях. Это надежное лабораторное оборудование разработано для простой эксплуатации и включает в себя множество систем безопасности для защиты пользователей. Корпус и верхняя панель прибора изготовлены из нержавеющей стали AISI-304, стерилизационная камера и крышка – из нержавеющей стали AISI-316L.

Принцип работы

Целью стерилизации с предварительным вакуумированием является эффективное проникновение пара во все загружаемые в камеру материалы. Эта эффективность достигается с помощью вакуумного насоса, который удаляет воздух из камеры путем фракционного вакуумирования (или пульсирующей откачки).

Встроенная система охлаждения кольцевым радиатором обеспечивает более высокую производительность вакуумного насоса, удаляя воздушные "карманы" из всех загружаемых материалов.

Мгновенная генерация пара через встроенный парогенератор позволяет сократить и оптимизировать время цикла.

Управление

На передней панели устройства установлен цветной сенсорный дисплей для простого программирования и выбора параметров процесса стерилизации. Язык меню – английский.

Настройка программы

Легкое управление благодаря 12 предварительно установленным заводскими программам:

№ пр.

Название программы

Количество циклов предварительных вакуумирований

Темп. (°С)

Давление в камере (бар)

Время стерилизации (мин)

Время сушки, мин

Р1

Тест Хеликса и Боуи-Дика

3

134

2,1

4

4

Р2

Вакуум-тест

1

-

-

-

-

Р3

Пористые-134°С

3

134

2,1

4

10

Р4

Прионы-134°С

3

134

2,1

18

10

Р5

Пористые-121°С

3

121

1,1

20

10

Р6

Полые-134°С

3

134

2,1

4

5

Р7

Полые-121°С

3

121

1,1

20

5

Р8

В обертке-134°С

1

134

2,1

4

5

Р9

В обертке-121°С

1

121

1,1

20

5

Р10

Твердые-134°С

1

134

2,1

4

5

Р11

Твердые-121°С

1

121

1,1

20

5

Р12

Быстро-134°С

1

134

2,1

3

1



Дополнительно можно настроить и сохранить в памяти до 38 пользовательских программ с установкой следующих параметров:

-Температура стерилизации

- Время стерилизации

- Время сушки

- Количество циклов предварительного вакуумирования

В памяти прибора сохраняется более 100 проведенных циклов стерилизации, к которым можно обратиться в любое время с панели управления.



Заполнение водой

Чистая вода для стерилизации может быть добавлена вручную в резервуар для воды, доступ к которому расположен в верхней части прибора. Опционально на заводе может быть установлен насос для автоматического заполнения резервуара (см. Аксессуары) дистиллированной водой из бака объемом 25 литров.

Процесс стерилизации

А. Стадия предварительного вакуумирования: вакуумный насос со встроенной системой охлаждения с кольцевым радиатором обеспечивает лучшую производительность при вакуумной откачке.

Воздух из камеры откачивается от 1 до 3 раз. На первом этапе происходит вакуумирование, затем заполнение стерилизационной камеры паром (поступаемым из парогенератора) и образование паровоздушной смеси. На втором этапе происходит откачка уже паровоздушной смеси и т.д. до 3 раз. Такой вид откачки используется для полного удаления воздуха из полостей стерилируемых материалов (класс B по стандарту DIN EN ISO 13060). Только автоклавы класса В способны эффективно проводить стерилизацию пустотелых и пористых материалов.

В. Стадия нагрева: быстрая выработка насыщенного пара с помощью мощного встроенного парогенератора создает повышенное давление и температуру в стерилизационной камере.

С. Стадия стерилизации: начинается при достижении в камере постоянных параметров программы стерилизации. Как правило, загрузка выдерживается при температуре 134°С в течение 5,5 минут. Инструменты и текстильные изделия, которые могут повредиться при нагреве и воздействии влаги, стерилизуются по программе бережной обработки (температура 121°С в течение 20,5 минут).

Контроль стерилизации: встроенный датчик температуры PT-100 контролирует температуру в камере. Дополнительно можно заказать гибкий датчик температуры PT-100 (см. Аксессуары) для погружения непосредственно в жидкие стерилизуемые образцы.

D. Стадия сушки: после стадии стерилизации идет быстрая стадия сброса давления из камеры, затем мощная нагревательная рубашка и фракционное вакуумирование обеспечивают быструю и интенсивную сушку загрузки внутри стерилизационной камеры. После окончания стадии сушки, в камеру подается воздух из окружающей среды через бактериологический фильтр. Давление в камере становится равным атмосферному, после чего можно открывать крышку автоклава и извлекать обработанные материалы.



Безопасность

В автоклавах серии AE-B охвачены все стандарты безопасности: предохранительный клапан, предохранительный термостат и предохранительное реле давления, система предотвращения открытия крышки при избыточном давлении в камере, датчик открытой двери и датчик уровня воды, отключение при перегреве. Приборы соответствуют директивам и стандартам ЕС:

2014/35/UE О низковольтном оборудовании

2014/30/UE Электромагнитная совместимость

2014/68/UE Оборудование под давлением

EN-61010-1

EN-61010-2-040

EN-61326

Также устройства оснащены проверочными тестами: испытание вакуумной системы, тест Боуи — Дика, Хеликс-тест. Для проведения тестов нужно только выбрать необходимый номер заводской программы P1 или P2 (см. выше «Управление»).



Интерфейсы и документирование

Порт USB - для сохранения данных процесса на USB-накопителе и загрузки обновлений.

Порт Ethernet - для мониторинга в реальном времени с прямым хранением данных. Дополнительно необходимо заказывать индивидуальное ПО SOFT-SW8000.

Встроенный принтер - для распечатки результатов после каждого проведенного цикла. Интервалы можно регулировать. Принтер не входит в стандартную комплектацию и заказывается дополнительно (может быть установлен только на заводе).



Технические характеристики линейки автоклавов серии АЕ-В

Кат.№

Объем общий/

полезный (л)

Размер камеры,

Ø×В (мм)

Размер, Ш×Д×В (мм)

Темп.

(°С)

Макс. давление (бар)

Мощность (кВт)

Вес (кг)

Бак для воды (л)

Таймер (мин)

АЕ-50-В

55/50

300×700

505×580×1290

100-134

2.1

3.6

110

7

1-250

АЕ-75-В

79/75

400×600

610×700×1185

100-134

2.1

3.6

140

14

1-250

АЕ-110-В

115/110

400×850

610×700×1435

100-134

2.1

6.0

180

14

1-250

АЕ-150-В

175/150

500×750

750×820×1400

100-134

2.1

6.0

265

24

1-250

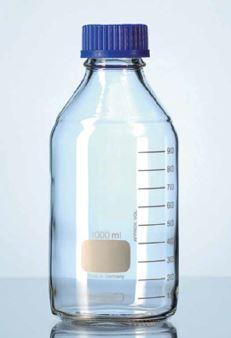

Вместимость стерилизационной камеры (колбы Эрленмейера / Бутылки ISO)

Модель автоклава

Объем автоклава (л)

Колба/ бутылка объемом 250 мл

(шт)

Колба/ бутылка объемом 500 мл

(шт)

Колба/ бутылка объемом 1000 мл

(шт)

Колба/ бутылка объемом 2000 мл

(шт)

AES-28

AE-28

28

14/16

8/14

2/4

1/1

AES-50

AE-50

50

21/24

12/15

6/12

2/2

AES-75

AE-75

75

26/38

18/24

10/14

3/8

AES-110

AE-110

110

42/48

27/30

15/24

6/8

AES-150

AE-150

150

63/81

42/63

24/36

10/16



Аксессуары (заказываются дополнительно)

1. Встроенный термопринтер. Устанавливается на заводе. Для печати используется термобумага Ø50×57 мм. Номер для заказа IT/TS.


2. Проволочные корзины из нержавеющей стали

Для автоклавов объемом

Номер для заказа

Размер корзины, Ø×В (мм)

Макс. кол-во корзин на камеру (шт)

Вес (кг)

8 л

CV-8

200×150

1

0.5

12 л

CV-12

220×200

1

1.0

28 л

CV-28

270×200

2

1.5

50 л

CV-28

270×200

3

1.5

75 л

CV-75

370×280

2

2.0

110 л

CV-75

370×280

3

2.0

150 л

CV-150

470×250

3

2.5

3. Перфорированные корзины из нержавеющей стали

Для автоклавов объемом

Номер для заказа

Размер корзины, Ø×В (мм)

Макс. кол-во корзин на камеру (шт)

Вес (кг)

28 л

CI-28

270×200

2

1.5

50 л

CI-28

270×200

3

1.5

75 л

CI-75

370×260

2

2.5

110 л

CI-75

370×260

3

2.5

150 л

CI-150

470×360

2

4.0

4. Сплошные (неперфорированные) корзины из нержавеющей стали

Для автоклавов объемом

Номер для заказа

Размер корзины, Ø×В (мм)

Макс. кол-во корзин на камеру (шт)

Вес (кг)

28 л

CCI-28

270×200

2

1.5

50 л

CCI-28

270×200

3

1.5

75 л

CCI-75

370×260

2

2.0

110 л

CCI-75

370×260

3

2.0

150 л

CCI-50

470×360

2

4.0

5. Круглый контейнер из нержавеющей стали для медицинских инструментов

Для автоклавов объемом

Номер для заказа

Размер корзины, Ø×В (мм)

Макс. кол-во контейнеров на камеру (шт)

28 л

TBE-24×16

240×165

2

50 л

TBE-24×16

240×165

4

75 л

TBE-34×24

340×240

2

110 л

TBE-34×24

340×240

3

150 л

TBE-48×24

480×240

3

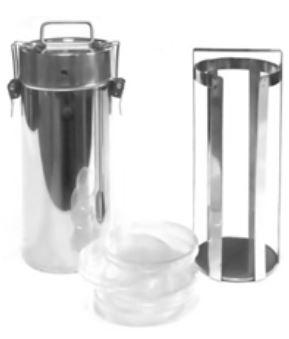

6. Цилиндр из нержавеющей стали для стерилизации чашек Петри

Номер для заказа

Диаметр (мм)

Высота (мм)

Макс. кол-во чашек на цилиндр (шт)

Диаметр чашки (мм)



Стерилизационный цилиндр

Чашки Петри

CEP-1027

100

270

10

80

CEP-1041

100

410

18

80

CEP-1427

140

270

10

120

CEP-1441

140

410

18

120

7. Цилиндр из нержавеющей стали для стерилизации пипеток

Номер для заказа

Диаметр (мм)

Высота (мм)

CEPP-726

70

260

CEPP-740

70

400

CEPP-1025

100

250

CEPP-1435

140

350

8. Стойка из нержавеющей стали с регулируемыми по высоте полками

Для автоклавов объемом

Номер для заказа

Размер, Ø×В (мм)

Кол-во полок (шт)

28 л

SRA-1

270×390

3

50 л

SRA-5

270×680

3

75 л

SRA-2

370×560

3

110 л

SRA-3

370×810

3

150 л

SRA-4

470×740

3

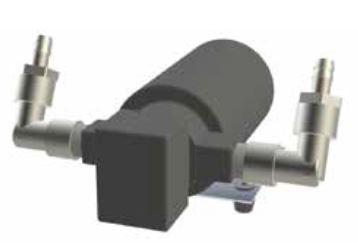

9. Насос для автоматического заполнения резервуара. Устанавливается на заводе.

Номер для заказа: KLL.

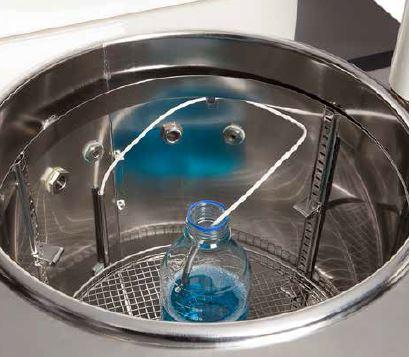

10. Гибкий датчик температуры РТ-100. Рекомендуется использовать для контроля стерилизации жидкостей в колбах объемом 1 литр или более. Управление осуществляется с микропроцессора. Датчик устанавливается на заводе. Номер для заказа: PT-2.

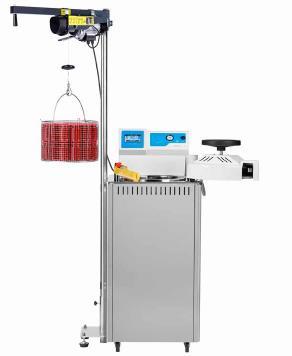

11. Подъемник для корзин

Используется для загрузки тяжелых корзин в/из стерилизационной камеры. Поднимается с помощью мощной системы подъема с вращающимися и регулируемыми по высоте стрелами. Вы можете поднять груз с земли на высоту до 1,8 метра. Вращение до 200 градусов. Совместим с вертикальными моделями стерилизаторов серий АЕ/AES. Подъемник оснащен следующими системами безопасности: кнопка аварийной остановки, двигатель с системой автоматического торможения.

Номер для заказа

Макс. поднимаемый вес (кг)

Скорость подъема (м/с)

Размер, Ш×Д×В (см)

Мощность (Вт)

Вес (кг)

ELEV-CLAV

100

0,2

45×21×250

373

55

Во вкладке спецификация вы можете скачать техническое задание.

Основные
Производитель  RAYPA
Страна производительИспания
МодельAE-110-B
Технические характеристики
Источник питания1 фаза, 220В, 50/60 Гц
Вес (кг)180
Мощность (Вт)6000
Стерилизационная камераВертикальная загрузка, камера цилиндрической формы
Внешние габариты стерилизатора (Ш×Д×В) (мм)610×700×1435
Диапазон рабочих температур (ºС)100-134, шаг установки 1
Точность поддержания температуры стерилизации (ºС)±2
Ошибки стерилизацииСигнализация об ошибках на дисплее
ИнтерфейсыUSB-порт (сохранение данных процесса на USB-накопителе и загрузка обновлений); Ethernet (подключение к ПК)
Обрабатываемые материалыТвердые, жидкие, пористые и полые предметы, одежда
Внутренние размеры стерилизационной камеры (Ø×В) (мм)400×850
Общий/рабочий объем камеры (л)115/110
Материал стерилизационной камеры и крышкиНержавеющая сталь AISI-316L
Максимальное давление в камере (бар)2,1
Встроенный манометрЕсть
Встроенный вакуумный насосЕсть
Удаление воздуха из камеры: предварительное вакуумированиеФракционное вакуумирование (пульсирующая откачка)
Количество циклов предварительных вакуумированийНастраивается пользователем в диапазоне от 1 до 3
Вакуумная сушка стерилизуемых изделийЕсть
Настройка времени работы (таймера) стерилизатора (мин)От 1 до 250, функция отложенного старта
Панель управленияЦифровой контроллер с цветным сенсорным дисплеем, меню на английском языке, панель управления расположена выше крышки камеры, чтобы обеспечить легкий доступ к меню и предотвратить попадание влаги на электронику при загрузке/выгрузке материалов из камеры
Настраиваемые параметрыТемпература стерилизации, время стерилизации, время сушки и число предварительных вакуумирований
Отображение на дисплееЦифровое и графическое изображение прохождения установленной программы на дисплее с предоставлением следующей информации: номер программы, температура фактическая и заданная, давление, время
Вместимость стерилизационный камеры3 проволочные корзины размером Ø 370 × В280 мм или перфорированные корзины размером Ø 370 × В260 мм
Резервуар для водыОбъем 14 литров, заполняется вручную
Программы стерилизации50 программ (12 заводских программ и 38 настраиваемых пользователем)
Проверочные тестыВакуум-тест, тест Боуи — Дика, Хеликс-тест
Материал корпуса и верхней панелиНержавеющая сталь AISI-304
ПарогенераторВстроенный, обеспечивает мгновенную подачу пара в камеру
Устройство крышкиРаздвижная крышка с запирающим колесом, термозащитный кожух для предотвращения ожогов
Защитные устройстваПредохранительный клапан, предохранительный термостат парогенератора и предохранительное реле давления, система предотвращения открытия крышки при избыточном давлении в камере, датчик открытой двери и датчик уровня воды, отключение при перегреве
Подача воздуха в камеруЧерез бактериологический фильтр после завершения цикла стерилизации и вакуумной сушки
Возможность работы стерилизатора без подключения к водопроводуЕсть
Сохранение данныхХранение и вызов из памяти на дисплей более 100 циклов стерилизации
