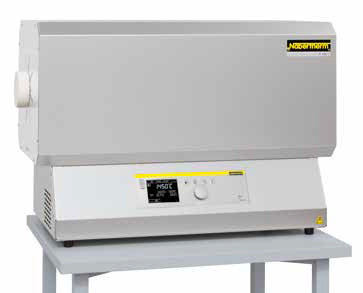

Трубчатые печи серия RHTC (до 1500 °C)

Высокотемпературные трубчатые печи с нагревательными стержнями из карбида
кремния

Эти компактные трубчатые трубы с нагревом стержнями из карбида кремния и встроенным распределительным устройством с контроллером универсально используются для многих процессов. Легко заменяемая рабочая труба, а также возможность установки принадлежностей на печах этой серии позволяют найти им более широкое применение. Высококачественная волокнистая изоляция способствует короткому периоду нагревания и охлаждения, в то время как расположенные параллельно рабочей трубе нагревательные стержни из кремния карбида гарантируют превосходную oднородность температуры. Лучшее соотношение цена/производительность в этой температурной области.

• Тмакс 1500 °C
• Двухстенный корпус из структурных листов из нержавеющей стали
• Использование изоляционных материалов без канцерогенного воздействия класса 1 или 2 согласно TRGS 905
• Активное охлаждение корпуса для низких температур поверхности
• Термопара типа S
• Малошумная работа системы нагрева с полупроводниковыми реле
• Подготовлена для установки рабочих труб с фланцами водяного охлаждения
• Керамическая труба качества C 799
• Стандартная рабочая труба согласно таблице, см. страницу 51
• Использование по назначению в рамках руководства по эксплуатации
• NTLog Basic для контроллера Nabertherm: запись технологических данных с помощью USB-накопителя
• Описание устройств регулирования, см. страницу 72

Дополнительное оснащение

• Ограничитель регулятора температуры с настраиваемой температурой отключения для термического класса защиты 2 согл. EN 60519-2 для защиты от превышения температуры для печи и материала
• Регулировка садки с измерением температуры в рабочей трубе и пространстве печи за пределами труб, см. страницу 54
• Волокнистая заглушка
• Обратный клапан на выпуске газа предотвращает попадание воздуха, подсасываемого из-за неплотности
• Рабочие трубы для работы с фланцами водяного охлаждения
• Индикация температуры в рабочей трубе с дополнительным термоэлементом
• Альтернативные пакеты подачи газа для режима защитного газа и вакуумного режима, см. страницу 52
• Альтернативная рабочая труба согласно таблице, см. страницу 51
• Управление процессами и документация при помощи пакета ПО VCD, предназначенного для контроля, документирования и управления, см. страницу 75

¹ – обогрев только между 2 фазами

² – нагрев только при подключении фазы 1 и нулевого провода

³ – показания за пределами трубы. Разность температур с пространством внутри трубы до + 50 K

⁴ – внешние размеры в моделях с дополнительным оборудованием будут отличаться. Размеры предоставляются по запросу.

*Напряжения подключения для печей Nabertherm

1-фазное: все печи рассчитаны на напряжения подключения 110 В - 240 В, 50 или 60 Гц.

3-фазное: все печи рассчитаны на напряжения подключения 200 В - 240 В либо 380 В - 480 В, 50 или 60 Гц.

Все значения потребляемой мощности, приведенные в каталоге, относятся к стандартным исполнениям на 400 В (3/N/PE) или 230 В (1/N/PE).

Дополнительную информацию по данным моделям вы можете найти в полном каталоге на стр. 41 и аксессуарам на стр. 52.
