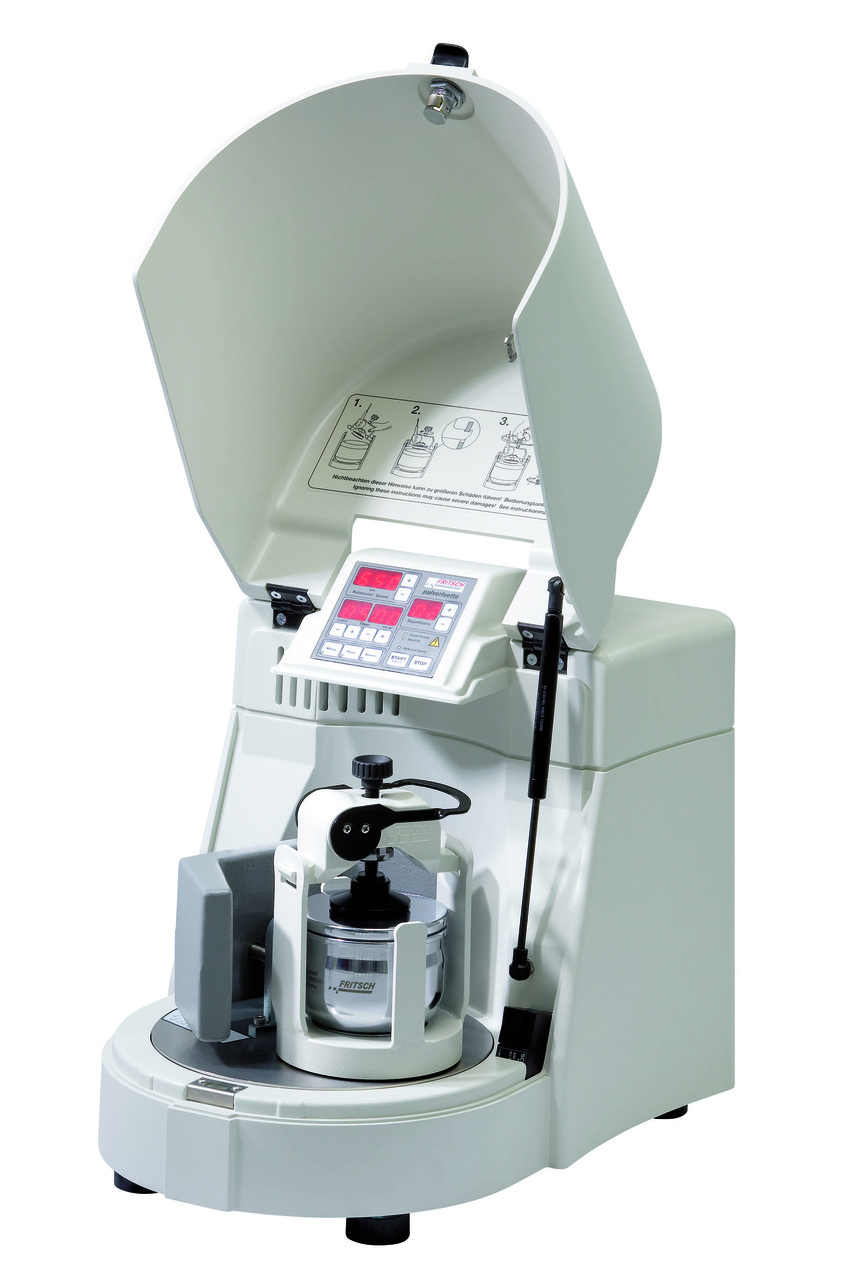

Планетарная мономельница PULVERISETTE 6 classic line – высокопроизводительная планетарная шаровая мельница с одним посадочным местом для размольного стакана и противовесом. PULVERISETTE 6 classic line применяется для измельчения твердых, среднетвердых, хрупких и влажных материалов в сухой среде, в суспензии или в атмосфере защитного газа, а также идеально подходит для механического легирования, смешивания и гомогенизации эмульсий и паст. Данная модель может успешно эксплуатироваться в таких отраслях как керамика, геология и минералогия, химия, биология, фармацевтика, металлургия, технология материалов.
Принцип работы
Материал пробы измельчается по планетарному принципу высокоэнергичным ударом размольных шаров. Размольный стакан заполняется материалом и шарами, взвешивается и помещаются на планетарный диск. Поскольку мельница имеет одно посадочное место, проводится обязательная балансировка стакана с помощью противовеса. Противовес, при вращении регулировочного винта, перемещается по градуированной килограммовой шкале на нужное значение веса стакана. Направление вращения планетарного диска противоположно вращению размольного стакана с соотношением скоростей 1:-1,82. При запуске прибора планетарный диск вращается в одну строну, а размольный стакан – в противоположную сторону вокруг своей оси и через некоторое время центробежная сила приводит к отделению измельчаемого материала и шаров от внутренней стенки размольного стакана. Размольные шары пересекают стакан по диагонали с максимальной скоростью и измельчают материал путем сталкивания друг с другом и дробления о противоположную стенку стакана. PULVERISETTE 6 classic line развивает центробежное ускорение до 29 g при скорости вращения планетарного диска 650 об/мин.
Преимущества
· Высокая мощность измельчения
· Небольшая занимаемая площадь и эргономичный дизайн
· Герметичная, легко открываемая рабочая камера
· Охлаждение рабочей камеры встроенным вентилятором для продолжительного измельчения
· Простая эксплуатация и очистка измельчающих частей
· Одновременная обработка до 2 проб при использовании размольных стаканов объемом 80 мл
· Интерфейс RS232 для экспорта данных о процессе
· Отображение текущих параметров измельчения на дисплее
· Функция Power-Save (режим энергосбережения)
Комплект поставки
Планетарная мельница PULVERISETTE 6 classic line поставляется с зажимной системой Safe-Lock для размольного стакана. Для работы мельницы необходимо заказать хотя бы один размольный стакан (объемом 80 мл, 250 мл или 500 мл) и соответствующие шары.
Дополнительные принадлежности для PULVERISETTE 6 classic line

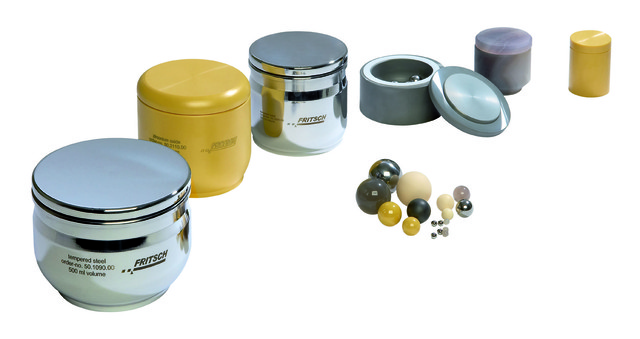

1. Размольные стаканы
Компания FRITSCH предлагает размольные стаканы общим объемом 500 мл, 250 мл и 80 мл. Обратите внимание, что при использовании 1 размольного стакана на 80 мл необходим специальный адаптер или можно зажимать сразу 2 размольных стакана на 80 мл друг над другом.
При выборе размольного стакана необходимо учитывать полезный объем стакана, поскольку часть места занимается размольными шарами. Ниже представлена таблица с минимальным/максимальным количеством загружаемой пробы на стакан.
Объем размольного стакана |
Минимальный объем заполнения пробы |
Максимальный объем заполнения пробы |
|
500 мл |
80 мл |
250 мл |
|
250 мл |
30 мл |
125 мл |
|
80 мл |
1 мл |
30 мл |
Для достижения наилучших результатов измельчения все размольные стаканы предлагаются в исполнении из 7 различных материалов. Это позволяет целенаправленно избегать загрязнения проб нежелательной стружкой.
Материал |
Состав материала |
Плотность г/см³ |
Износостойкость |
Измельчаемые пробы |
Агат |
99.9% SiO2 |
2,65 |
хорошая |
мягкие пробы до средней твердости |
Спеченный корунд |
99,7% Al2O3 |
3,8 |
условно хорошая |
пробы средней твердости, волокнистые пробы |
Нитрид кремния (сиалон) |
90% Si3N4 |
3,25 |
экстремально хорошая |
абразивные пробы, измельчение без металла |
Оксид циркония |
95% ZrO2 |
5,7 |
очень хорошая |
волокнистые, абразивные пробы |
Нержавеющая сталь |
Fe - Cr - Ni Шары: 12,5-14,5% Cr + 1% Ni) |
7,8 |
хорошая |
твердые, хрупкие пробы |
Закаленная сталь |
Fe - Cr Стаканы: 11-12% Cr Шары: 1,0-1,65% Cr |
7,9 |
хорошая |
твердые, хрупкие пробы |
Твердый сплав карбида вольфрама |
WC (93%WC+6% Co) |
14,95 |
очень хорошая |
твердые, абразивные пробы |
2. Размольные шары
Размольные шары FRITSCH предлагаются в диаметрах 0,5 - 40 мм из 7 различных материалов (таких же, как и размольные стаканы, см. таблицу выше). Это позволяет целенаправленно избегать загрязнения проб нежелательной стружкой.
Рекомендуемое количество шаров на размольный стакан представлено в таблице ниже. Обратите внимание, что размольные шары диаметром 3 мм и меньше нужно взвешивать.
Объем размоль-ного стакана |
Шары Ø ≤ 3 мм (кол-во гр.) |
Шары Ø 5 мм (кол-во шт.) |
Шары Ø 10 мм (кол-во шт.) |
Шары Ø 15 мм (кол-во шт.) |
Шары Ø 20 мм (кол-во шт.) |
Шары Ø 30 мм (кол-во шт.) |
Шары Ø 40 мм (кол-во шт.) |
500 мл |
800 (ZrO2) 1100 (сталь) 2100 (WC) |
2000-2500 |
100-250 |
70-100 |
25-35 |
10 |
4 |
250 мл |
400 (ZrO2) 500 (сталь) 1000 (WC) |
1200-1300 |
50-150 |
45-50 |
15-20 |
5-6 |
- |
80 мл |
100 (ZrO2) 150 (сталь) 300 (WC) |
250-300 |
30-35 |
10 |
5 |
- |
- |
Выбор диаметра размольных шаров зависит от начального размера и материала пробы.
Тип загружаемой пробы |
Подходящий диаметр шаров |
Твердый материал пробы с размером частиц (<10 мм) |
30 мм или 40 мм |
Средний размер частиц (<5 мм) |
20 мм |
Тонкий материал пробы (0,5 мм) |
10 мм / 5 мм |
Гомогенизация сухих или жидких проб |
10 мм |
Гомогенизация вязких проб |
20 мм |
Приведенные значения - это пример, размеры размольных стаканов и шаров должны определяться экспериментально. Не рекомендуется смешивание шаров с различными диаметрами. При смешивании шаров различных диаметров существует опасность более высокого износа или раскола шаров.

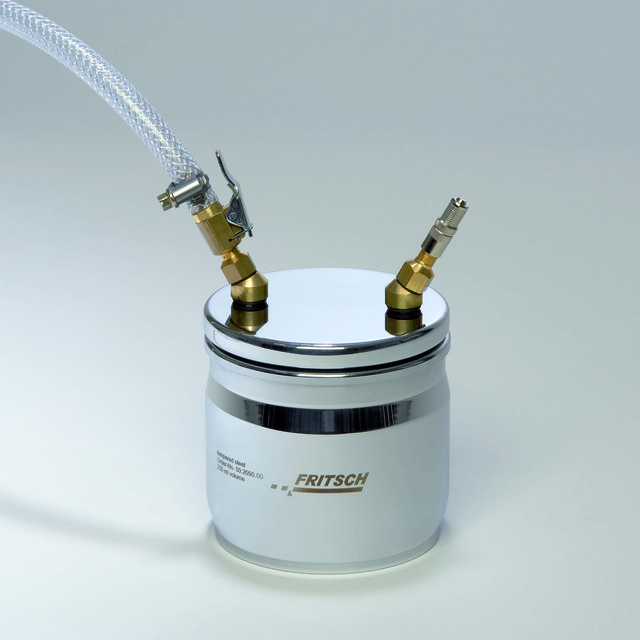

3. Аэрационные крышки для измельчения в среде инертного газа
Имея в своем распоряжении размольный стакан из нержавеющей стали, оксида циркония или агата можно проводить измельчение в атмосфере инертного газа. Для этого необходимо применять специальные газовые крышки. Два клапана на газовой крышке позволяют легко и безопасно заполнять стаканы с образцами инертным газом перед процессом измельчения.
Измельчение в среде инертного газа подходит для проведения механического активирования и легирования.

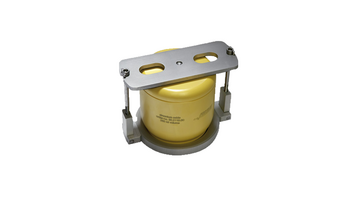

4. Система дополнительного зажима для размольных стаканов
Дополнительная система зажима для всех размольных стаканов объемом 500 мл, 250 мл, 80 мл. С помощью этой системы (Lock-System) Вы можете герметично закрыть размольные стаканы для транспортировки между перчаточным боксом и мельницей. Система подходит для транспортировки закрытого размольного стакана с обычной крышкой или газовой крышкой. С дополнительным адаптером ее также можно использовать для небольших размольных стаканов.

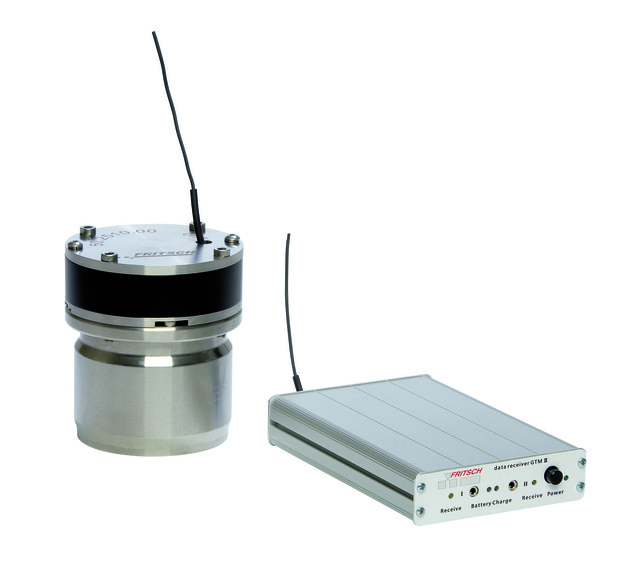

5. Аналитическая система GTM для измерения давления газа и температуры в размольном стакане
Планетарные мельницы FRITSCH могут комбинироваться с системой GTM для измерения давления газа и температуры во время процесса измельчения. Система GTM превращает мельницу в аналитическую систему измерения. Система измерения давления и температуры газа (GTM) состоит из размольного стакана объемом 250 мл или 500 мл из закаленной нержавеющей стали со специальной крышкой, передатчика и отдельного приемника. Подробную информацию о системе GTM можно получить в прикрепленной брошюре или здесь.
6. Документация IQ/OQ.
Во вкладке спецификации Вы можете скачать брошюры Производителя и техническое задание.
Основные | |
---|---|
Производитель | Fritsch |
Страна производитель | Германия |
Модель | PULVERISETTE 6 classic line |
Технические характеристики | |
Типы измельчаемых материалов | Твердые, среднетвердые, мягкие, хрупкие, вязкие и влажные |
Мин. количество пробы (мл) | 10 |
Материал измельчающих частей | Агат, спеченный корунд, нитрид кремния, оксид циркония, нержавеющая сталь, закаленная сталь, карбид вольфрама |
Число оборотов планетарного диска (об/мин) | 100-650 |
Передаточное отношение планетарный диск/размольный стакан | 1 : -1,82 |
Эффективный диаметр планетарного диска (мм) | 121,6 |
Макс. начальный размер частиц (мм) | 10 |
Макс. количество пробы (мл) | 250 |
Измельчающие части | Размольные стаканы и размольные шары |
Объемы размольных стаканов (мл) | 80, 250, 500 |
Центробежное ускорение (g) | 29 |
Привод стаканов | Клиноременной |
Конечная степень измельчения (мкм) | 1 |
Диаметр мелющих шаров (мм) | 0,5-40 |
Мощность вала двигателя (кВт) | 0,75 |
Типичная продолжительность измельчения до необходимой для анализа тонкости (мин) | 4 |
Время измельчения | От 10 сек до 99 ч. 59 мин |
Защита от перегрузки | Автоматическая регулировка числа оборотов с индикацией на панели управления |
Материал корпуса прибора | Ударопрочная пластмасса |
Время паузы | От 10 сек до 99 ч. 59 мин |
Предохранительная блокировка кожуха камеры измельчения | Для предотвращения открытия во время работы |
Принудительная вентиляция камеры измельчения | Наличие |
Габаритные размеры (Ш×Г×В) (мм) | 370x530x500 |
Количество циклов измельчения | 0-99 |
Режим энергосбережения | Наличие |
Реверсный режим | Наличие |
Уровень шума на рабочем месте согласно DIN EN ISO 3746 (дБ) | Не более 85 |
Количество мест для размольных стаканов | 1 |
Принцип работы | Высокоэнергетический удар мелющими шарами в стакане с измельчаемым материалом |
Процесс измельчения | Сухой/мокрый |
Вес (кг) | 63 |
Электропитание (В/Гц) | 220/50 |
Интерфейсы | RS232 |
Панель управления | Пленочная клавиатура со встроенным микропроцессором и индикацией на цифровом дисплее числа оборотов в режиме реального времени |
