Аналитическая система FRITSCH GTM для измерения давления газа и температуры в размольном стакане

Планетарные мельницы FRITSCH PULVERISETTE 4, PULVERISETTE 5, PULVERISETTE 6 classic line могут быть оборудованы аналитической системой GTM для измерения давления газа и температуры непосредственно в размольном стакане во время процесса измельчения. Система GTM превращает мельницу в аналитическую систему измерения. Непрерывное прямое измерение давления и температуры газа позволяет отслеживать тепловые эффекты, а также физические и химические реакции или колебания давления внутри размольного стакана. Для этого используется специальный размольный стакан с радиопередатчиком, расположенным в крышке, без каких-либо изменений в конструкции самой мельницы. Данные со стакана передаются приемником на компьютер с установленной специальной программой WINDOWS, которая позволяет графически представить значения измерений и сопоставить их в таблице Excel.

Преимущества системы GTM

Систему GTM можно использовать везде, где материалы измельчаются в полностью закрытом стакане. Измельчение нужно проводить в специальных размольных стаканах из нержавеющей стали объемом 250 мл и 500 мл.

Технические характеристики

• Оценка данных через ПК

• Диапазон наращивания давления до 15 м

• Время работы с полностью заряженным аккумулятором прибл. 80 часов

• Адаптация скорости измерения к динамике сигнала для максимально возможного срока службы батареи

• Спящий режим радиопередатчика

• Системные требования: стандартный ПК с WINDOWS

• Радиопередатчик UHF, 10 мВт

• Скорость измерения при одинарной/двойной передаче до прибл. 200 значений измерений в секунду

• Диапазон измерения давления: от 0 до 800 кПа (8 бар)

• Диапазон измерения температуры: от 10 до 70°C

• Разрешение сигнала давления: <0,024 кПа

• Разрешение температурного сигнала: 0,025 К

• Допустимая переходная теплота реакции: 30 кДж

• Компонент приемника также выполняет функцию зарядной станции для батарей компонента передатчика

• Интерфейс RS232 для соединения с ПК

Области применения

GTM система предоставляет ценную информацию при исследованиях в области механического легирования для производства новых аморфных и нанокристаллических материалов и мониторинга и оптимизации процессов измельчения в промышленности.

Путем измерения температуры размольного стакана можно сделать интегральное заявление о температуре как переменной процесса, которая учитывает влияние всех процессов трения, ударов и трансформации. Непрерывное и высокочувствительное измерение давления газа в размольном стакане позволяет обнаруживать очень быстрые реакции. Измеренное давление газа описывает, среди прочего, взаимодействие газа с поверхностями, созданными во время измельчения (адсорбция и десорбция газов).

Таким образом, при использовании GTM системы можно наблюдать IN SITU чрезвычайно быстрое фазообразование как адиабатический процесс без теплообмена со стороны системы.

Регулировку параметров измельчения, скорости вращения, соотношения шариков к образцу и времени измельчения можно выполнить с первого раза без дорогостоящих, трудоемких и прерывистых испытаний.

Благодаря точному измерению времени реакции, например, новые материалы могут быть приготовлены путем особого добавления партнеров реакции или произведены с особыми механохимическими свойствами.

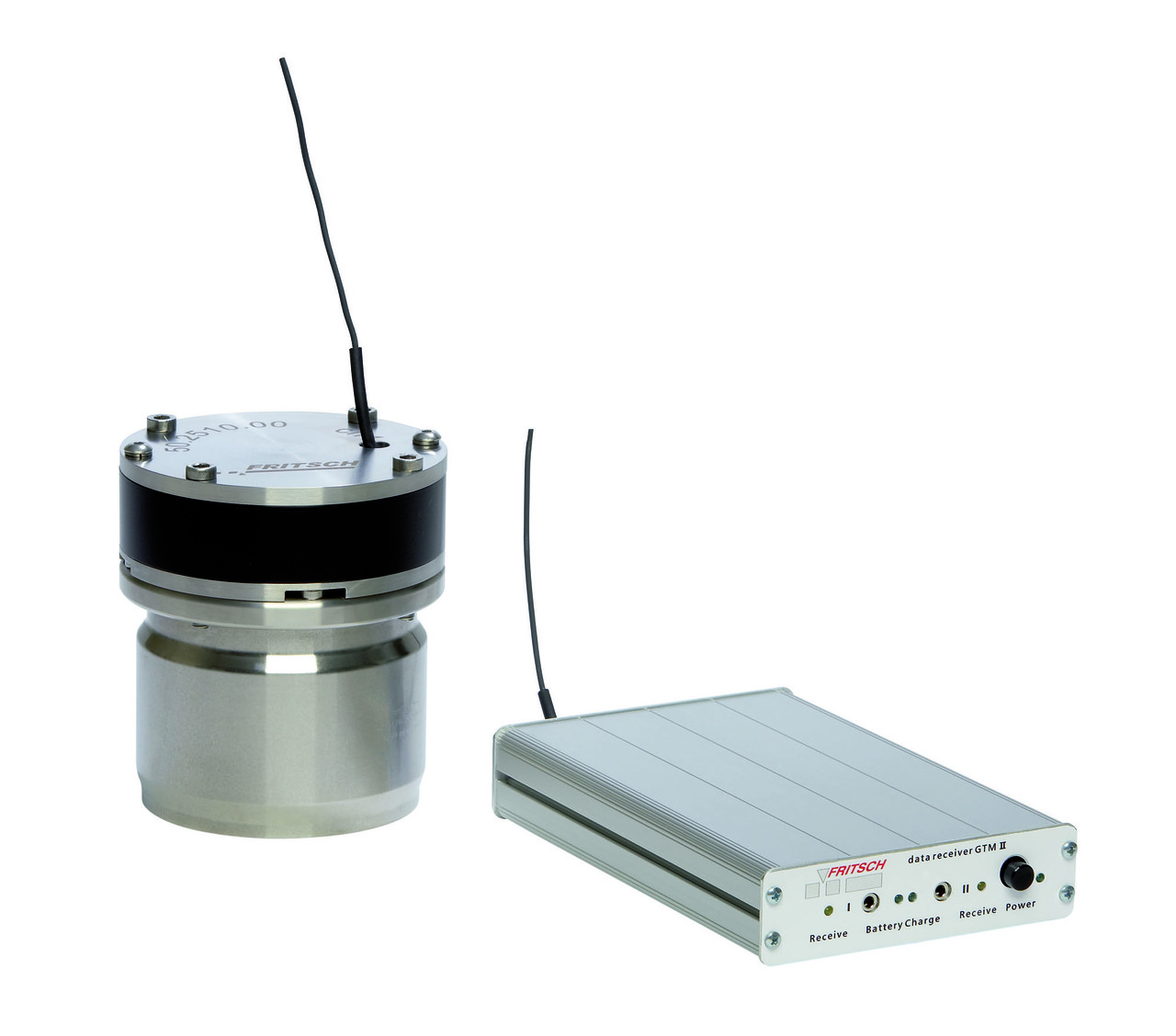

Комплект поставки системы измерения давления и температуры газа (GTM) состоит из размольного стакана объемом 250 мл или 500 мл из закаленной нержавеющей стали со специальной крышкой, передатчика и отдельного приемника.

По запросу доступны дополнительные размольные стаканы и передатчики!
